Fusibles électroniques 12, 24V et 48V pour VE avec Arduino Shield
Infineon Technologies a lancé deux commutateurs 12V ultra-basse résistance côté haut dans des boîtiers TO sans fils pour remplacer les relais et les fusibles dans les véhicules électriques et prévoit des versions 24V et 48V.
Le fusible électronique Power PROFET + 12V permet de nouveaux emplacements de montage et de nouvelles options de boîtiers, permettant ainsi la mise en place de la prochaine génération d’architectures d’alimentation décentralisées à haut rendement.

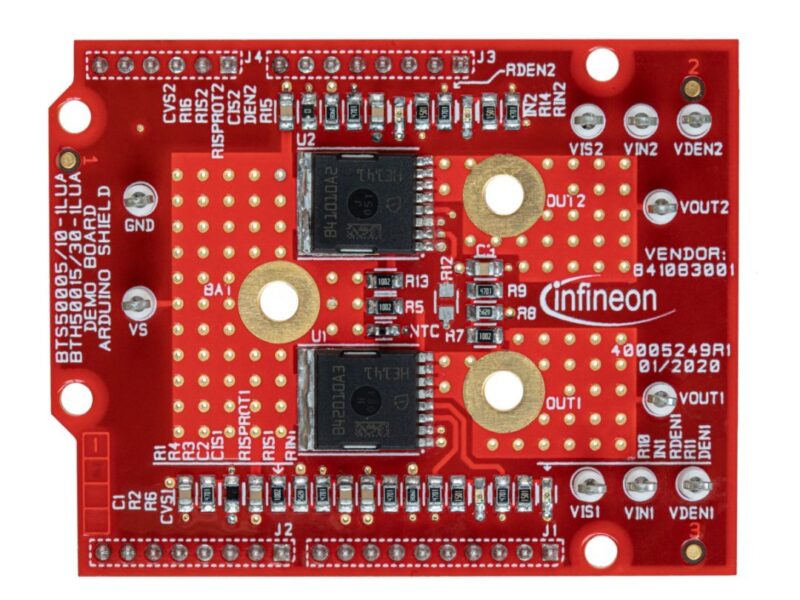

Une carte Arduino (BOARD BTS50005-1LUA) est disponible pour la conception et l’évaluation.
Deux variantes sont disponibles : le BTS50005-1LUA avec une résistance à l’enclenchement (R DS(ON)) de 0,6 mΩ et le BTS50010-1LUA avec une R DS(ON) de 1,0 mΩ pour des pertes de puissance les plus faibles. Ils sont conçus pour contrôler les applications à courant élevé, en particulier dans les environnements chauds des cabines et des compartiments moteur, où les courants d’appel sont élevés, comme dans les chauffages, les pompes et les ventilateurs. Ils permettent plus de 1 000 000 de cycles de commutation contre, par exemple, 200 000 cycles de commutation en moyenne pour un relais.
- Carte de démonstration SiC E-Fuse pour le développement des véhicules électriques
- eFuse ajoute une protection programmable
Ces commutateurs peuvent remplacer les relais électromécaniques, les fusibles et les circuits discrets dans les boîtes de distribution d’énergie et d’autres applications jusqu’à 65 A dans un système électrique de 12 V. Ils offrent des fonctions de protection et de diagnostic intégrées, telles que la protection contre les courts-circuits, les surintensités et les surchauffes. Par conséquent, les dispositifs sont entièrement protégés et fournissent un signal de défaut via la broche de validation du diagnostic à un microcontrôleur connecté pour un diagnostic avancé dans les modules de distribution d’énergie. Grâce à leurs caractéristiques de robustesse, de protection et de diagnostic, les commutateurs améliorent la fiabilité de l’ensemble du véhicule en évitant les modes de défaillance dans le réseau de la carte d’alimentation.
Ces commutateurs de puissance intelligents sont logés dans un boîtier TO sans fils à 8 broches, réduisant l’encombrement de 23 % par rapport au D2PAK tout en offrant des performances thermiques similaires. La précision de la détection du courant de charge a été améliorée jusqu’à 5 % et peut être évaluée en lisant une tension analogique sur la broche IS. En outre, la famille de commutateurs est prête pour la norme PRO-SIL ISO 26262 et est accompagnée d’une note d’application sur la sécurité qui soutient l’évaluation des éléments matériels conformément à la norme ISO 26262.
Pour faciliter le processus de conception des fusibles de puissance PROFET +12V, la famille est intégrée dans les outils Infineon Smart Power Switches Intrinsic Fuse Tool et Infineon Smart Power Switches kILIS Tool, tous deux disponibles dans le Developer Center d’Infineon.
L’outil Smart Power Switches Intrinsic Fuse permet de calculer la caractéristique de fusion intrinsèque basée sur la protection intégrée contre la surchauffe du fusible électronique sélectionné dans certaines conditions limites. L’outil kILIS est utilisé pour calculer et visualiser la plage du courant de détection pour des courants de charge spécifiques sur le produit sélectionné respectif, en tenant compte du taux kILIS, de la résistance de détection et des tolérances ADC.
Les commutateurs Power PROFET + 12V BTS50005-1LUA et BTS50010-1LUA sont en cours de production. Des dispositifs pour les réseaux d’alimentation 24 V et 48 V sont prévus et des échantillons sont disponibles sur demande.
