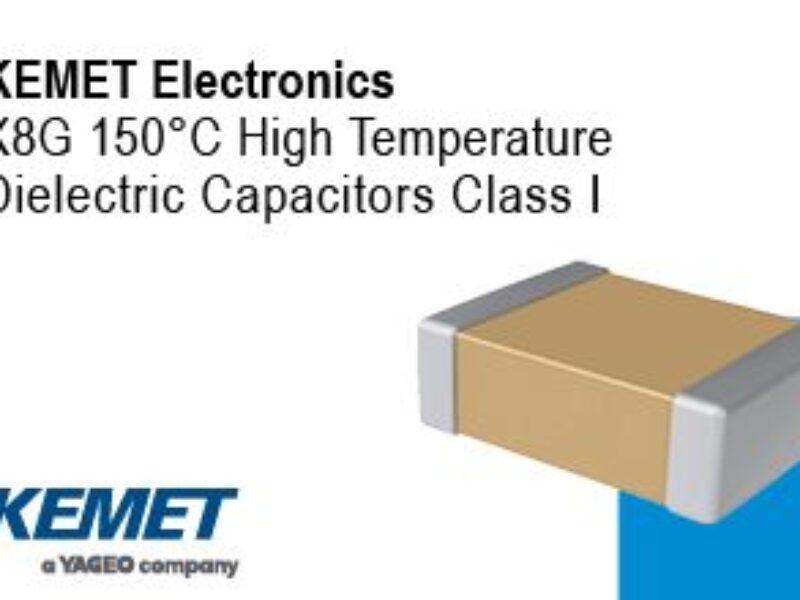

Extension à 150 °C du diélectrique X8G Classe I
Ces condensateurs sont des composants robustes et fiables pour les applications critiques qui nécessitent une stabilité à des températures de fonctionnement plus élevées. L’extension X8G ne montre aucun changement de capacité en fonction de la tension et ne présente qu’un changement minimal de capacité en fonction de la température ambiante. Il convient à la suppression de tension transitoire, aux circuits liés à la sécurité, au filtrage et au découplage, ainsi qu’aux applications de dérivation. Les produits diélectriques haute température de classe I et autres produits KEMET sont disponibles dans www.rutronik24.com.
Le composant est un élément non polaire, ce qui minimise les problèmes d’installation. Il convient à une utilisation à des températures allant de -55 ° C à + 150 ° C et a une capacité de courant d’ondulation élevée et un changement de capacité de ±30 ppm / °C. La tolérance de capacité disponible atteint ±0,10 pF, ±0,25 pF, ±0,5 pF, ±1 %, ±2 %, ±5 %, ±10 % et ±20 %.
La surface de terminaison mat et mat de terminaison permet une soudure facile. En option, le composant est disponible avec une technologie de terminaison flexible, qui empêche le transfert de la contrainte du PCB vers le corps en céramique rigide, aidant ainsi à éviter les fissures flexibles pouvant provoquer de faibles défaillances IR ou des courts-circuits. Les tensions nominales CC sont de 10 V, 16 V, 25 V, 50 V, 100 V, 200 V et 250 V.
Ces condensateurs sont disponibles en 0402, 0603, 0805, 1206, 1210, 1812, et nouveaux dans les tailles de boîtier 2220 aux normes EIA avec une plage de capacité de 0,5 pF à 470 nF.
En plus d’une utilisation commerciale, la pièce convient aux environnements difficiles et aux applications générales à haute température. De plus, une version de qualité automobile est disponible selon AEC-Q200. L’ESR et l’ESL sont extrêmement faibles.
