Emetteurs-récepteurs: une solution pour les bandes de 700 MHz à 6 GHz
Ce modulateur affiche d’excellentes performances quant à la suppression de la bande latérale de ‑50 dBc et des fuites de la porteuse, sans calibrage, de -43 dBm typique. Avec les ressources de réglage intégrées dans la puce, ces performances peuvent encore être améliorées respectivement à ‑60 dBc et -65 dBm via le bus SPI. De plus, la sortie du composant présente un très faible bruit de fond de -158,8 dBm/Hz, avec un OIP3 de 19 dBm, d’où un meilleur fonctionnement de l’émetteur-récepteur. Ce circuit convient aux émetteurs-récepteurs à bande étroite et à large bande. La bande passante dans sa bande de base s’étend jusqu’à 92 MHz, avec un gain de ±1dB, et permet une largeur de la bande RF de 184 MHz à la fréquence de 1,8 GHz.
Combinant une faible consommation et de robustes performances, ce modulateur est bien adapté à une large gamme d’applications exigeantes de radios et de télécommunications sans fil. Ceci comprend les modems large bande, les points d’accès sans fil de pico et femto cellules large bande, les microphones sans fil et les systèmes audio portables, les radios de campagne portables à large bande, les radios sans licence, les télécommunications ferroviaires, les radios numériques, les équipements de test RF portables, les liaisons micro-ondes de faible puissance et les répéteurs, les modems de radios télémétriques et à transfert de données par satellite.
Les modulateurs à fréquence FI nulle affichent une fuite de la porteuse excessive et un piètre niveau de suppression de la bande latérale, d’où de mauvaises performances quant à l’amplitude du vecteur d’erreur (EVM) et au taux de puissance entre canaux adjacents (ACPR). Le calibrage est un défi et dépend des algorithmes de réglage d’accord numérique dans le FPGA de la bande de base qui utilise des CNA externes. La résolution du réglage d’accord est typiquement limitée. Ce modulateur offre la possibilité d’un réglage d’accord sur la puce de la phase du canal I et du canal Q et du désaccord d’amplitude qui affecte le niveau de suppression de la bande latérale. Il possède aussi un réglage de la balance du décalage de zéro de tension continue qui influe sur les pertes de la porteuse. Avec la possibilité d’un calibrage contrôlé par un port série intégré, ce circuit simplifie les réglages et est d’une mise en œuvre peu coûteuse.
Le gain peut être fixé via un port série sur la puce. Un contrôle de gain sommaire procure 1 dB/pas, avec un ajustement fin du gain à 0,1 dB. Le gain total s’étend de -19 dB à 0 dB.
En modifiant le gain du modulateur, le courant d’alimentation peut varier de 9 mA à 39 mA, permettant de fixer la consommation du composant à des valeurs moindres avec une réduction légère du gain et des performances, comme cela est nécessaire pour des applications spécifiques. Une fois fixé, le gain peut être compensé automatiquement en fonction de la température en activant la caractéristique de correction de la température sur la puce.

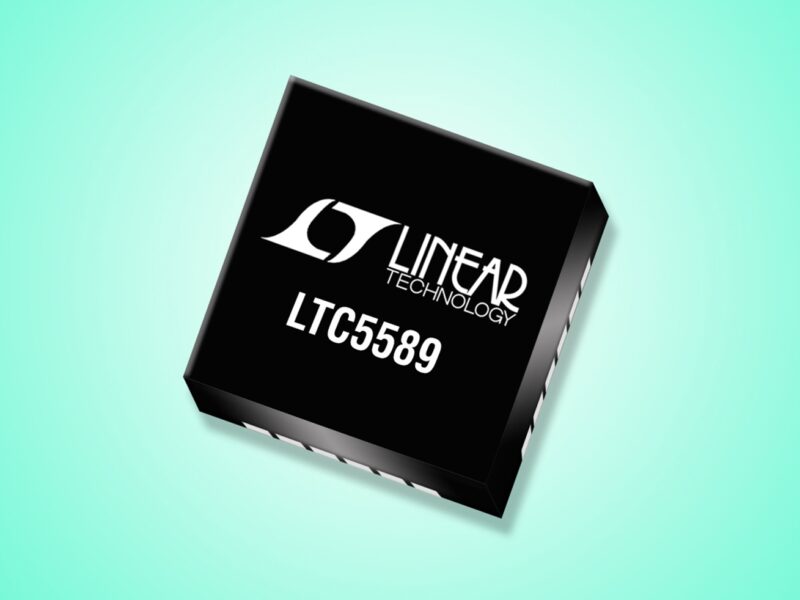

Encapsulé en boîtier plastique QFN de 4 x 4 mm, procurant une empreinte compacte, ce composant est spécifié pour fonctionner avec une température de boîtier de -40 °C à 105 °C. Il possède une broche de validation pour activer le fonctionnement en émetteur-récepteur TDD ou en mode rafale. Quand il est désactivé, le modulateur économise de la puissance en consommant un courant de veille typique de 0,6 µA. Il peut être activé avec toute la précision de quadrature en 350 ns.
www.linear.com/product/LTC5589
