Driver de LED de rétro-éclairage pour écrans de tailles moyennes à grandes
Le convertisseur boost fonctionne à fréquence constante (programmable) en mode de contrôle du courant. Le courant maximum généré pour les LEDs peut être défini par une résistance externe et un dimming par PWM permet de contrôler le courant dans les LEDs. Le A8516 incorpore des protections contre les surtensions, contre les courts-circuits et les circuits ouverts des branches de LEDs. Une fonction de limitation du courant à deux niveaux permet des démarrages doux et une protection contre les surcharges.

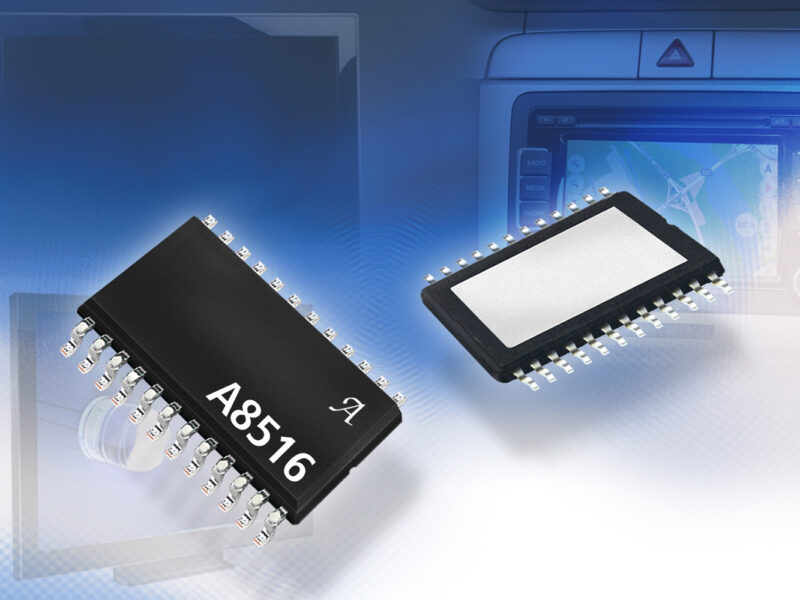

Le A8516 est proposé dans un boîtier TSSOP 24 broches (LP) ou dans un boîtier SOICW 24 broches avec des broches reliées en interne pour améliorer la dissipation thermique. Ces deux boîtiers ont une semelle permettant d’améliorer la dissipation thermique. Ils sont sans plomb avec un étamage du leadframe 100% étain mat.
www.allegromicro.com/en/Products/Part_Numbers/8516/8516.pdf
