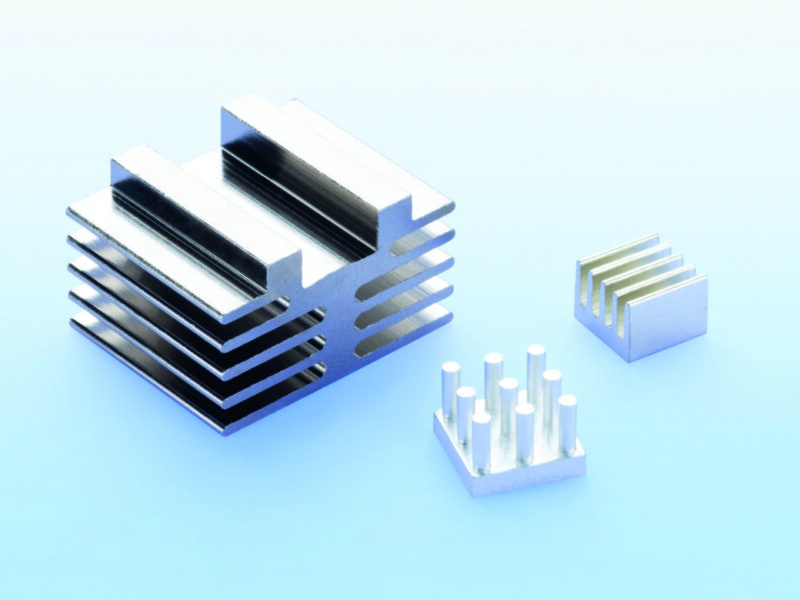

Dissipateurs thermiques SMT en aluminium personnalisés
La société allemande CTX a élargi sa gamme de dissipateurs thermiques SMD pour montage en surface avec des conceptions en aluminium personnalisées.
Outre les dissipateurs thermiques standard pour tous les modules D-PAK courants, la société propose des dissipateurs thermiques SMD en aluminium extrudé et extrudé à froid, conçus et produits pour répondre aux exigences précises de dissipation thermiques.
« Au cours des deux dernières années, la demande de dissipateurs thermiques SMD personnalisés a considérablement augmenté », déclare Wilfried Schmitz, directeur général de CTX Thermal Solutions. « Cette demande avec des dissipateurs thermiques spécifiques à l’application, fabriqués à partir d’alliages d’aluminium coulés en continu ou d’aluminium de hautes performances. Les dissipateurs extrudés ou extrudés à froid sont disponibles en vrac ou sous forme de bandes et de bobines. »
CTX propose trois options pour la liaison entre le semi-conducteur et le dissipateur thermique.
Une liaison manuelle est obtenue en appliquant un adhésif thermoconducteur sur la surface de contact du semi-conducteur, puis en plaçant le dissipateur thermique sur l’élément électronique à refroidir.
Pour le traitement automatisé, les dissipateurs thermiques SMD sont dotés d’une feuille thermoconductrice adhésive double face pour la liaison avec le semi-conducteur.
Les dissipateurs thermiques extrudés et extrudés à froid peuvent également être pré-étamés pour permettre un soudage manuel ou automatisé sur le circuit imprimé afin de créer une liaison parfaite avec l’élément semiconducteur.
Les dissipateurs thermiques en aluminium extrudé ou extrudé à froid présentent d’importants avantages par rapport aux dissipateurs thermiques standard, qui sont fabriqués en cuivre par emboutissage et formage, puis étamés : Les deux procédés permettent de réaliser des géométries de dissipateurs très individualisés avec de très grandes surfaces. Ils sont donc aussi efficaces que les dissipateurs thermiques en cuivre.
Les dissipateurs thermiques SMD spécifiques à l’application présentent l’avantage supplémentaire de réduire les coûts des matériaux et des processus.
