Diodes de protection unidirectionnelle contre les ESD en boîtier ultra miniature
La protection unidirectionnelle est généralement préférable à la bidirectionnelle, en particulier sur des lignes logiques et de transfert de données qui ne font normalement pas transiter zéro volt au cours d’opérations standard.

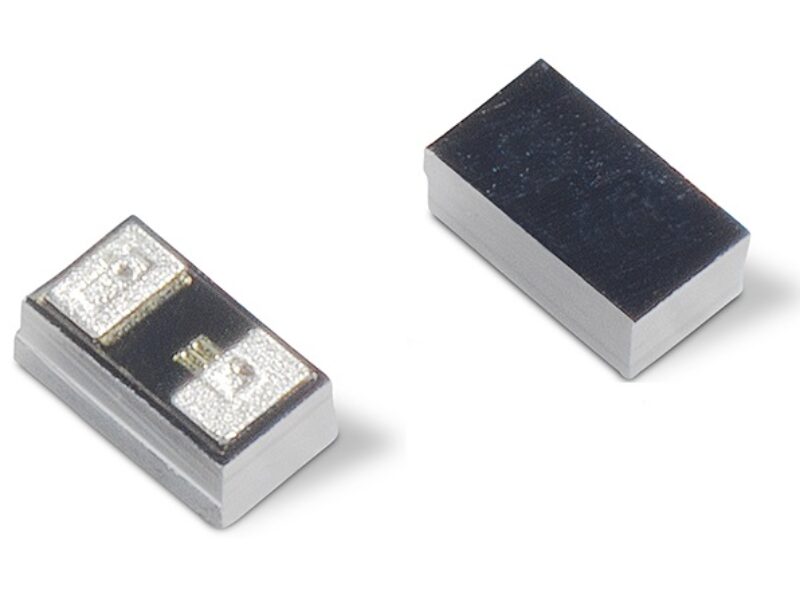

Conçues sur la base d’une technologie à semi-conducteurs à action rapide, les barrettes de diodes TVS série SP3145 (SPA Diodes) peuvent résister à des décharges électrostatiques (DES) multiples sans usure ni dommage. Leur basse capacitance nominale de 0.35 pF en fait des composants particulièrement bien adaptés pour des interfaces fonctionnant à haut débit de données et qui approchent des fréquences d’horloge de 5 GHz.
D’utilisation générale, les barrettes de diodes TVS séries SP1043 de 8 pF et SP1044 de 30 pF font appel à la technologie propriétaire à avalanche au silicium pour protéger les ports E/S d’équipements électroniques pouvant être soumis à des DES destructrices. Ces robustes diodes peuvent absorber en toute sécurité des DES répétées à ±12 kV pour les versions 8 pF ou ±30 kV pour les 30 pF sans dégradation de leur performance.
Ces deux séries sont généralement utilisées dans les smartphones, appareils photos numériques, technologie portable, tablettes et autres appareils portables.
Selon Tim Micun, responsable monde pour les barrettes de diodes TVS (SPA Diodes) chez Littelfuse, « pour les concepteurs des actuelles cartes de circuits imprimés toujours plus pléthoriques, l’empreinte ultra compacte de ces nouvelles barrettes de diodes TVS permet à la fois de libérer de l’espace sur les cartes et d’économiser sur les coûts. »
Parmi les avantages clé, ces composants fournissent une protection unidirectionnelle basse capacitance contre les DES dans la plus petite empreinte du secteur industriel pour garantir l’intégrité des données tout en économisant de l’espace sur les cartes PCB. Ils confèrent une résistance totale aux DES au-delà de la charge maximale admise par la norme IEC61000-4- 2 pour offrir aux concepteurs de circuits imprimés une plus grande marge de conception et une meilleure fiabilité du produit final dans ce domaine.
La faible résistance dynamique de 3.5 ohms max. pour la SP3145 et de 0.45 ohms max. pour les deux autres séries contribue à assurer la tension limite nécessaire à la protection de l’électronique moderne bourrée de circuits intégrés de petite dimension. La basse tension d’avalanche de 6 V max. pour les SP1043/SP1044 et de 3.3 V max. pour la SP3145 permet de protéger jusqu’à 95% de toutes les interfaces.
Ces trois séries sont proposées par 15.000 unités sous forme de bandes sur bobines.
