Convertisseurs DC/DC optimisés pour applications automobiles
La popularité croissante des véhicules électriques et hybrides a donné lieu à des systèmes électroniques plus sophistiqués et à une demande plus forte de microcontrôleurs et de mémoire. Des régulateurs LDO traditionnels sont couramment utilisés, mais ils ont une efficacité médiocre et ne peuvent pas répondre aux exigences actuelles plus élevées. Des convertisseurs DC/DC qui offrent une plus grande efficacité et une capacité de gestion du courant plus élevée deviennent ainsi la solution privilégiée. Ils utilisent toutefois un plus grand nombre de composants externes, donc une zone de montage plus étendue et une conception de circuits plus complexe. La tendance à des performances améliorées et à la réduction de cycles de modélisation dans l’industrie automobile s’accompagne d’un besoin d’utilisation simplifiée des circuits d’alimentation électrique haute efficacité qui allègent le travail de conception et minimisent la zone de montage.
Dans ces convertisseurs, le circuit à compensation de phase, requis pour maintenir une tension de sortie stable, a été optimisé en interne, ce qui réduit le nombre de composants externes de 80 % et contribue à des systèmes automobiles plus compacts. De plus, le réglage de la compensation de phase qui est un problème courant dans les concepts d’alimentation électrique, devient superflu, raccourcissant ainsi considérablement le temps de conception.
La rectification synchrone associée au mode faible charge garantit une efficacité maxi supérieure à 90 % sous toutes les conditions de charge pour une consommation électrique minimale. La faible génération de chaleur simplifie les contre-mesures thermiques, ce qui convient particulièrement aux microcontrôleurs et à la mémoire DDR utilisés dans les véhicules actuels.

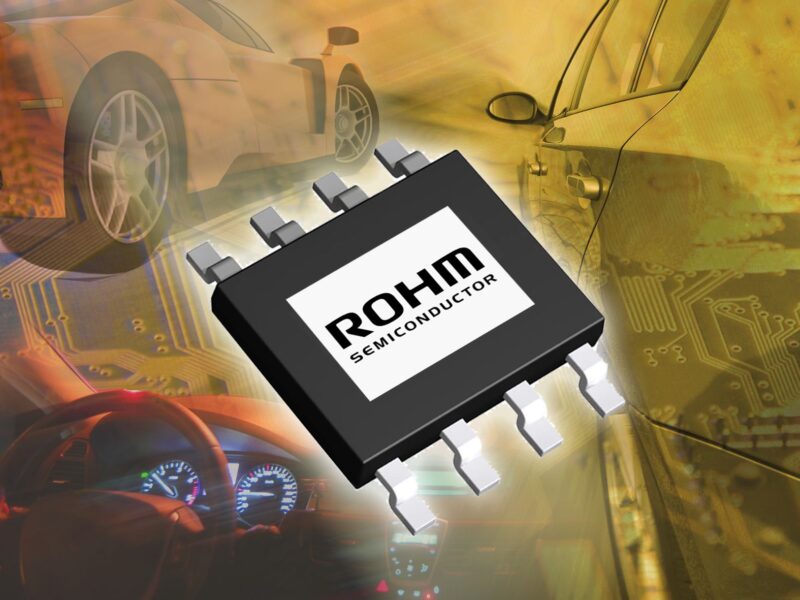

Cette série se décline en plusieurs modèles couvrant des courants de sortie de 2 A et 3 A et des tensions de 1.2 V pour les cœurs de microcontrôleurs, et de 1.5 V et 1.8 V pour les mémoires DDR. Tous ces modèles sont encapsulés en boîtier HTSOP-J8 de 6.0 x 4.9 x 1.0 mm.
