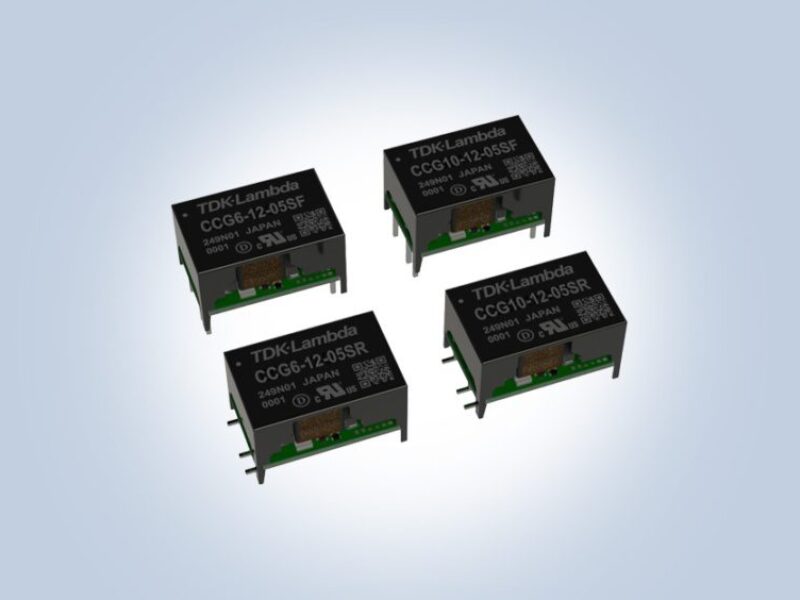

Convertisseurs DC-DC isolés pour applications industrielles exigeantes
La série CCG de convertisseurs DC-DC isolés de marque TDK-Lambda, offrant une puissance de 1,5 W à 10 W, s’enrichit de nouvelles options conçues pour répondre aux exigences des applications industrielles et ferroviaires. Désormais, un revêtement de carte double face assure une meilleure protection dans des environnements difficiles. En complément, un plateau de 40 pièces facilite le placement des modèles à montage en surface.
Cette série propose 144 combinaisons de tension et de courant, incluant des sorties de 3,3 V, 5 V, 12 V, 15 V, ainsi que des modèles à double sortie +/-12 V et +/-15 V, configurables pour des sorties simples de 24 V et 30 V. Les convertisseurs couvrent une large plage d’entrées DC, allant de 4,5 à 76 V selon les modèles, et fonctionnent entre -40 et +100 °C. Le boîtier plastique non encapsulé évite les problèmes liés à la soudure par refusion, et une fonction réglable permet d’ajuster les sorties jusqu’à +/-10 %.
Utilisables dans des domaines variés tels que les systèmes embarqués, les équipements portables ou les applications industrielles, ces convertisseurs garantissent une isolation entrée-sortie de 1 500 Vdc et une efficacité énergétique accrue. Leur compatibilité avec les normes internationales IEC/UL/CSA/EN 62368-1 renforce leur fiabilité pour des projets exigeants.
Applications principales
-
Matériel roulant ferroviaire et équipement de voie, robotique, données et télécommunications, test, mesure, contrôle des processus en environnement difficile, radiodiffusion et équipements alimentés par batterie
Principales caractéristiques et avantages
-
Revêtement de carte double face
-
Plages d’entrée 4:1 étendues
-
Tailles de boîtier peu encombrantes
-
Certifié selon la norme IEC 62368-1
-
Déclassement réduit à des températures ambiantes élevées
-
Pas d’enrobage en silicone
Données principales
|
Modèles |
CCG1R5 et CCG3 |
CCG6 et CCG10 |
|
|
Plages de tension d’entrée |
Vdc |
4.5 à 18, 9 à 36, ou 18 à 76 |
|
|
Tensions de sortie |
Vdc |
3,3, 5, 12, 15, +/-12, +/-15 (les modèles doubles peuvent fonctionner en 24 ou 30 V) |
|
|
Niveaux de puissance de sortie |
W |
1,5 à 3 |
6 à 10 |
|
Certifications de sécurité |
– |
IEC/UL/CSA/EN 62368-1 avec marquages CE et UKCA |
|
|
Taille (L x l x H) (option SMD) |
mm |
15,7 x 10,4 x 11,8 |
19 x 12,4 x 11,5 |
