Convertisseurs AN 16 bits haut débit et faible bruit

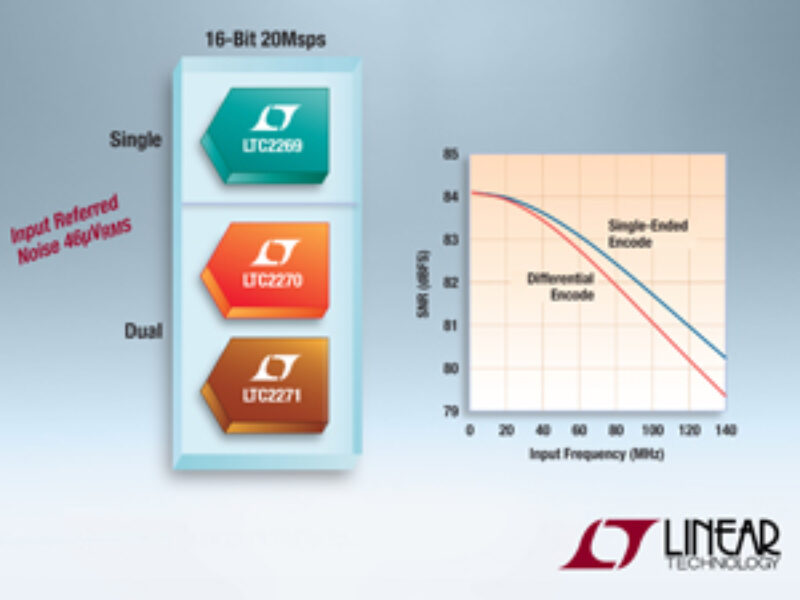

Avec un niveau de bruit d’entrée de seulement 46 µVeff. et une erreur INL maximum garantie de ±2,3 LSB, ces convertisseurs conviennent pour les applications à échantillonnage de grande linéarité, à très faible niveau de bruit, comme la radiographie-X numérique, l’imagerie médicale et infrarouge, les pachymètres pour la mesure de l’épaisseur de la cornée, la spectrométrie et la cytométrie. Ces composants atteignent un rapport signal sur bruit SNR de 84 dB, une gamme dynamique exempte de parasites SFDR de 99 dB en bande de base. Les performances élevées en alternatif et le bas niveau de bruit sont atteints grâce à une tension d’entrée de 2,1 V crête à crête qui réduit fortement la consommation requise par les circuits de contrôle du CAN. Les convertisseurs, eux-même, consomment approximativement 80 mW/canal. En plus, des économies d’énergie peuvent être réalisées en les mettant en mode veille, avec une consommation de 12 mW, ou en mode arrêt, avec seulement 0,5 mW, ce qui les rend bien adaptés pour les applications de mesures et de tests portables.
Le LTC2269 et le LTC2270 sont des CAN parallèle, à échantillonnage simultané, respectivement à un canal et deux canaux. Ils offrent le choix entre des sorties numériques à débit de données CMOS, ou double débit (DDR) CMOS/LVDS avec séquence programmable de la sortie numérique, intensité de sortie LVDS programmable et terminaison de sortie LVDS optionnelle. Le LTC2271 comprend deux CAN deux canaux, à échantillonnage simultané et à sorties série LVDS. Ils intègrent un générateur propriétaire de sortie numérique de données aléatoires et un mode de polarité alternée de bit ABP qui minimisent le signal numérique de retour dans l’application.
Grâce aux boîtiers compacts QFN, les concepteurs peuvent bénéficier de la variété de choix entre les interfaces pour réduire le nombre de broches et faciliter le routage vers les FPGA.
www.linear.com/product/LTC2269
www.linear.com/product/LTC2270
www.linear.com/product/LTC2271
