Connecteurs linéaires avec contacts à resort

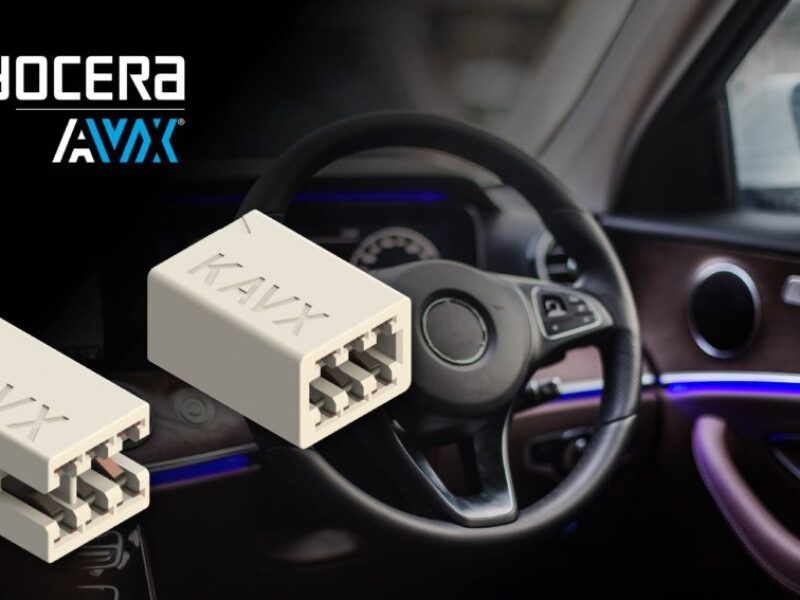

Kyocera AVX propose les nouveaux connecteurs linéaires à double extrémité de la série 9159-7X0 avec contacts à ressort.
La nouvelle série 9159-7X0 est le dernier ajout à la gamme de connecteurs linéaires Kyocera AVX et le premier a être doté de son système de contact à ressort en cuivre au béryllium robuste, qui a fait ses preuves pour offrir une fiabilité électrique et mécanique élevée, une intégrité du signal élevée et une grande durabilité dans les applications en environnement difficile. Ce système de contact à ressort éprouvé, combiné à la commodité d’une conception de bord de carte à double extrémité, monobloc et sans soudure, ainsi qu’à la polyvalence permise par ses diverses configurations et son placage, rend la série 9159-7X0 idéale pour l’accouplement linéaire des circuits imprimés dans les applications industrielles difficiles, d’éclairage LED, d’éclairage automobile et d’éclairage de transport.
La série est disponible dans des configurations côté ouvert et fermé avec des isolateurs UL94 V-0 blancs ou noirs haute température, cinq variantes de contact (4, 6, 8, 10 et 12 positions), un placage de contact en or ou en étain sur nickel et des courants nominaux allant jusqu’à 2 A par contact. Il est conçu pour s’accoupler avec des circuits imprimés de 1,5 mm d’épaisseur (±0,15 mm) avec des pastilles plaquées or ou étamé et évalué pour 150 V c.a.rms ou l’équivalent CC, jusqu’à 1 000 cycles avec des contacts plaqués or (jusqu’à 20 avec de l’étain) et des températures de fonctionnement allant de -40 °C à +130 °C. La série 9159-7X0 est également conforme aux normes UL et RoHS et peut être personnalisée pour répondre aux spécifications des clients. Les pièces sont expédiées en vrac à raison de 1 000 par sac.
« Notre nouvelle série 9159-7X0 offre aux clients des marchés exigeants de l’éclairage industriel et LED, de l’automobile et des transports des solutions linéaires carte-à-carte monobloc robustes, faciles à installer et offrant de manière fiable des performances électriques et mécaniques exceptionnelles », a déclaré Jiri Vojacek, chef de produit chez Kyocera AVX. « Notre système de contact en cuivre au béryllium à haute résistance s’appuie sur plus de 25 ans d’expérience dans le domaine des connecteurs à compression et a fait ses preuves dans une vaste gamme d’applications critiques et difficiles. Et bien que la nouvelle série 9159-7X0 soit notre premier connecteur coplanaire à être doté de contacts à ressort, nous proposons la plus large gamme de connecteurs horizontaux et verticaux standard disponibles sur le marché, de sorte que cet élément de la conception a également fait ses preuves.
https://www.kyocera-avx.com/products/connectors/board-to-board/coplanarlinear/9159-7×0/.
