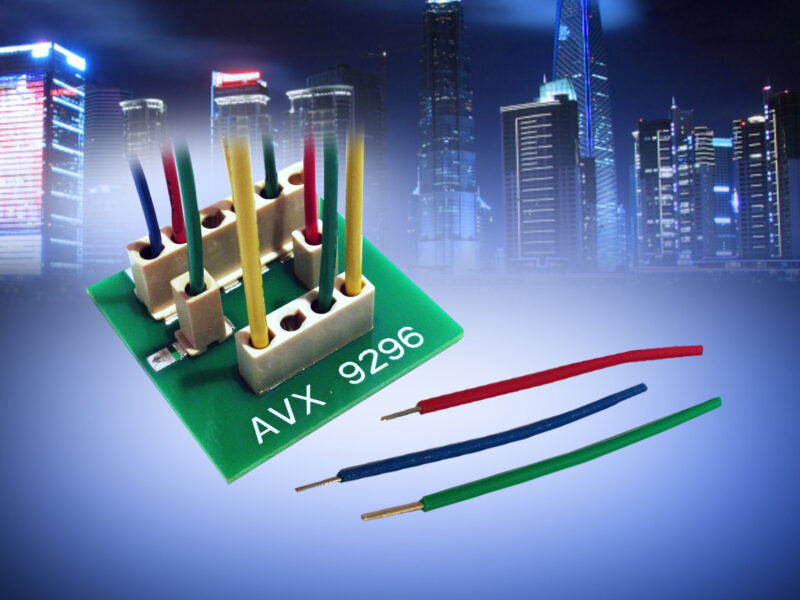

Connecteurs CMS fil-carte verticaux à montage au dessus de la carte
Conçus pour être montés en surface au-dessus d’une carte à circuit imprimé, ces connecteurs dotés d’une à six voies autorisent l’insertion de fils de diamètre de 0.4 à 1 mm, rigides ou torsadés, étamés ou non, directement dans l’ouverture supérieure du connecteur. Une fois insérés, les fils peuvent être facilement démontés ou remplacés par une simple torsion, en les desserrant, ou à l’aide d’un petit outil d’extraction.
"Nous avons conçu notre nouveau connecteur 9296 à montage en surface au-dessus d’une carte pour combler une lacune importante dans les offres fil-carte pour les applications industrielles et l’éclairage à LED", indique Tom Anderson, directeur produit chez AVX. "Aucun autre connecteur vertical à montage en surface au-dessus d’une carte, assurant ce niveau de performance pour les applications industrielles, n’est disponible actuellement. De plus, la plupart des connecteurs verticaux traversants n’offrent pas la robustesse suffisante pour satisfaire les besoins spécifiques de ces applications. Avec le récent lancement de la gamme 9296, AVX propose aujourd’hui des connecteurs verticaux à montage sur carte (au-dessus, au-dessous, traversant), apportant des solutions universelles, fiables et spécifiquement conçues pour répondre aux problématiques de configuration, de coût et de performance d’un large éventail d’applications industrielles."
Ces connecteurs sont équipés de contacts en alliage de cuivre conformes aux directives RoHS, avec finition étain-nickel, et bénéficient d’une tension de fonctionnement de 300 V alternatif, d’une durabilité de cinq cycles et de températures de fonctionnement comprises entre -40 °C et +125 °C. Conditionnés en bande et bobine pour l’assemblage automatique, ils sont fournis avec une petite bande kapton à leur sommet pour faciliter le prélèvement et la mise en place par aspiration. Après le soudage, cette bande doit être retirée et éliminée.
Ces produits conviennent à de nombreuses applications industrielles, notamment l’éclairage à LED, les compteurs communicants, les dispositifs de contrôle des bâtiments, systèmes de sécurité et anti-incendie, ainsi que les dispositifs de contrôle et de commande de moteurs industriels.
