Connecteurs CC à 90 GHz avec fonctions d’alignement
Samtec a lancé sa gamme de connecteurs verticaux sans soudure, à montage par compression, qui intègrent des fonctions d’alignement de précision.
De CCC à 90 GHz, ces nouveaux connecteurs conviennent parfaitement aux applications de test et de mesure à haute fréquence et sont disponibles
Les connecteurs sont dotés en standard de fonctions d’alignement de précision exclusives à Samtec, qui garantissent des performances optimales. Le montage sans soudure (où le connecteur est comprimé sur le circuit imprimé à l’aide de matériel de montage) permet un assemblage facile, remplaçable sur place et à moindre coût sur le circuit imprimé et élimine la diminution possible des performances que l’on trouve généralement avec la refusion de la soudure.
« Dans les applications de test et de mesure à très haute fréquence, les connecteurs à montage par compression sont devenus les connecteurs de référence. Samtec a noté que lors du montage par compression, un léger désalignement entre le connecteur et la plaque de réception peut se produire, entraînant une dégradation du signal. Alors qu’à basse fréquence, cette dégradation est mineure, à haute fréquence, elle peut devenir problématique mais très difficile à détecter. Ce phénomène a été observé même lorsque les vis de montage sont serrées au couple approprié », explique Dan Birch, Global RF Engineering Manager chez Samtec. « Pour éviter ce problème, les fonctions d’alignement sont désormais standard sur tous les produits RF à montage vertical par compression de Samtec. »

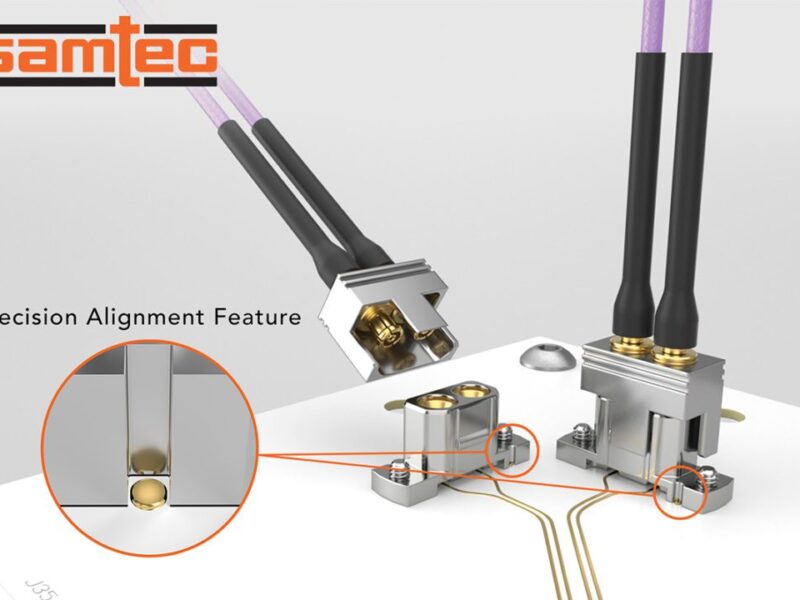

Pour les applications de test et de mesure de paires différentielles, Samtec a lancé sa série GPPC verticale avec une option sans soudure -CMM. C’est le seul connecteur sans soudure de ce type dans l’industrie. La conception du raccord à emboîter permet une fixation rapide pour faciliter l’utilisation en laboratoire.
Cette nouvelle gamme de connecteurs comprend à la fois des interfaces filetées et des interfaces à emboîter :
- Série 135 : 35 mm (90 GHz) ;
- Série 185 : 85 mm (65 GHz) ;
- Série 240 : 2,40 mm (50 GHz) ;
- Série 292 : 92 mm (40 GHz) ;
- Série GPPC, option -CMM : SMPM (65 GHz).
