Condensateurs RF numériques à réglage intégré
Ces circuits constituent une solution facile à utiliser pour les applications de réglage et d’adaptation d’impédance d’antenne, ainsi que pour l’accord des filtres et des déphaseurs destinés aux marchés RFID, la radio militaire, le test et la mesure, les communications Machine-à-Machine et les infrastructures sans fil.
“L’accroissement de la complexité des systèmes sans fil renforce le besoin en produits de réglages haute performance,” déclare Mark Schrepferman, directeur de la ligne de produits communications et industriels pour la division commerciale Solutions Haute Performance chez Peregrine. “Depuis le lancement de nos premiers DTC en 2010, Peregrine a répondu à cette demande en fournissant des circuits intégrés de pointe qui augmentent la performance RF. Cette extension de notre portefeuille de produits DTC nous permet de supporter un plus grand nombre d’architectures pour les applications de réglage et d’adaptation d’impédance, d’accord des filtres et des déphaseurs dans divers marchés.”
Ces condensateurs DTC supportent une plage de fréquence de 100 à 3.000 MHz avec un niveau élevé de précision du réglage, d’incrémentation linéaire et de stabilité en température. La technologie propriétaire HaRP améliorée permet une linéarité IIP3 élevée de +65 dBm à 50 ohms, avec une performance harmonique exceptionnelle de 2fo/3fo (-40/-40 dBm) à 34 dBm RF (900 MHz), et de 32 dBm RF (1900 MHz).
Ces circuits se caractérisent par un fonctionnement sur batterie avec une performance constante due à la régulation de tension intégrée. Une faible alimentation et une intensité de veille de respectivement 140 et 24 microampères (VDD 2,75 V) prolongent la durée d’autonomie de la batterie des appareils portables. Ces DTC sont commandés par une interface à 3 fils, compatible SPI, ce qui facilite leurs intégrations dans les conceptions.

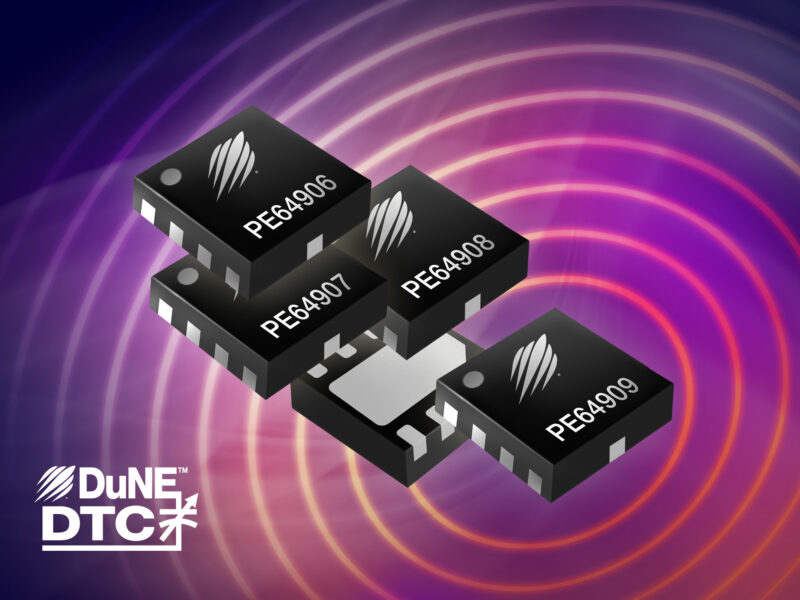

Les versions PE64906/7/8 sont des condensateurs à 5 octets, 32 pas alors que le PE64909 est à 4 octets, 16 pas. Les kits d’évaluation pour ces DTC sont également proposés et incluent une carte avec interface USB et un câble, un prototypage et un débuggage rapide via un logiciel de contrôle basé sur une interface graphique utilisateur facile à utiliser.
PE64906
PE64907
PE64908
PE64909
