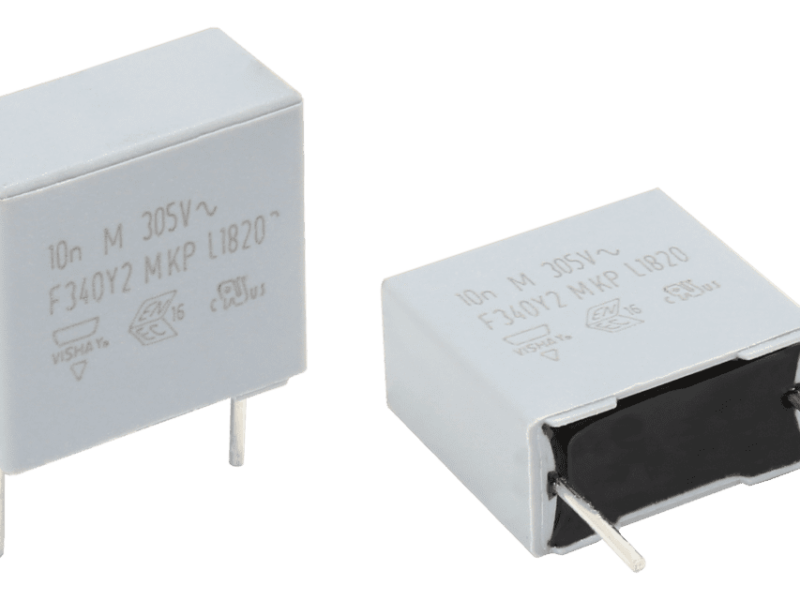

Condensateurs de suppression : robustesse supérieure dans des environnements difficiles
Certifiés selon les normes ENEC, CSA, CQC et UL pour la sécurité et la robustesse à l’humidité, les condensateurs de suppression d’interférences de classe Y2, F340 Y2, qualifiés AEC-Q200 à une tension nominale de 305 VAC, conçus par Vishay et distribués par Rutronik, offrent d’excellentes performances dans des environnements très difficiles (THB Grade IIIB selon IEC 60384-14 : 2013 ed.4 / AMD1 : 2016, résistant à 85 °C / 85 % H.R. / 1 000 h à URAC).
Les composants de qualité automobile conviennent à une utilisation jusqu’à 125 °C pendant une durée limitée ainsi qu’à la filtration en mode commun dans les bus DC jusqu’à 1 500 VDC. En conséquence, ils sont idéaux pour la filtration EMI dans les applications électroniques de puissance automobiles et industrielles dans des conditions environnementales très difficiles.
La série de condensateurs de film F340 Y2 est conçue pour une tension nominale de 305 VAC et offre une plage de capacité de 0,01 µF à 1 µF. De plus, les condensateurs peuvent être utilisés avec des tensions continues allant jusqu’à 1 500 VDC à +85 °C et 1 000 VDC à +105 °C. Les condensateurs de film utilisent un film de polypropylène comme diélectrique et sont installés dans un boîtier en plastique ignifuge scellé avec de la résine époxy et testés conformément à la classe UL 94 V-0.
Ils sont conformes à la directive RoHS, sans plomb et sont prédestinés aux applications dans des conditions particulièrement difficiles, telles que les applications BEV/PHEV automobiles (OBC, e-Compresseurs, systèmes de chauffage, onduleurs de traction) ou les onduleurs d’énergie renouvelable, les entraînements de moteurs industriels, les systèmes UPS ou d’autres applications de contournement de ligne standard Y2.
Avantages en un coup d’œil :
- Tension nominale de 305 VAC
- Plage de capacité de 10 nF à 1 µF
- Très haute robustesse à l’humidité, résistant à 85 °C / 85 % H.R. / 1 000 h à URAC
- THB Grade IIIB selon IEC 60384-14 : 2013 ed.4 / AMD1 : 2016
- Températures de fonctionnement jusqu’à +125 °C (durée limitée)
- Tension nominale continue jusqu’à 1 500 VDC à +85 °C et 1 000 VDC à +105 °C
- Boîtier en plastique ignifuge scellé à l’époxy, testé selon la classe UL 94 V-0
- Pas de plombs de 15 mm, 22,5 mm, 27,5 mm et 37,5 mm
Exemples d’applications :
- Industrie automobile
- OBC
- e-Compresseurs HVAC / systèmes de chauffage
- Onduleur de traction
- Industrie
- Onduleurs pour énergies renouvelables
- Systèmes UPS
- Entraînements de moteurs industriels
