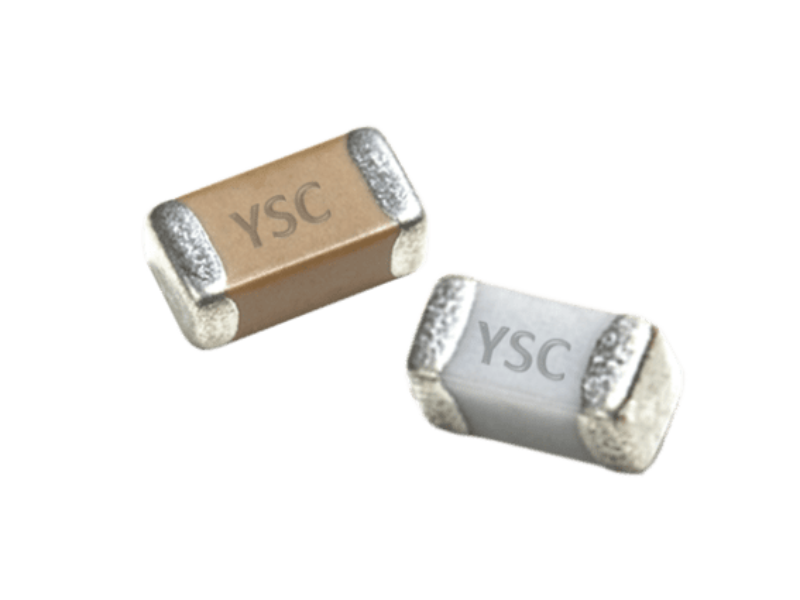

Condensateurs céramiques pour une qualité et une sécurité renforcées
Condensateurs céramiques avec un degré de sécurité particulièrement élevé, les MLCC des séries SC et ST de YAGEO, commercialisés par Rutronik, sont disponibles en tant que MLCC X1/Y2 et X2 avec NPO et X7R TCC. Toutes les séries SC sont certifiées UL et TÜV. Les composants de la série ST (avec terminaison souple) se distinguent également par leurs bonnes performances sous contrainte de flexion sur le circuit imprimé.
Le condensateur se compose d’un bloc rectangulaire de diélectrique céramique contenant une série d’électrodes métalliques imbriquées. Cette structure permet d’obtenir une haute capacité par unité de volume. Les électrodes internes sont connectées aux deux bornes d’extrémité et enfin recouvertes d’une couche d’étain plaqué (NiSn). Les bornes sont sans plomb. Les composants sont disponibles en trois tailles de boîtier différentes avec une large gamme de variations possibles :
-
1808 (4,5 mm +0,6/0,9 mm / -0,3 mm (L) x 2,0 mm ±0,3/0,4 mm (W) x 1,25/1,6/2,0 mm ±0,2 mm (T))
-
2211 (5,7 mm ±0,4/0,5 mm (L) x 2,8 mm ±0,3/0,4 mm (W) x 1,6/2,0/2,5/2,8 mm ±0,2/0,3 mm (T))
-
2220 (5,7 mm ±0,4/0,5 mm (L) x 5,0 mm ±0,4 mm (B) x 2,0/2,5/2,8 mm ±0,2/0,3 mm (T))
Autres avantages :
-
Plage de capacité de 10 pF à 56 nF
-
Montage en surface (SMD)
-
NP0/X7R, X1/Y2 & X2
-
Conforme RoHS
-
Sans halogène

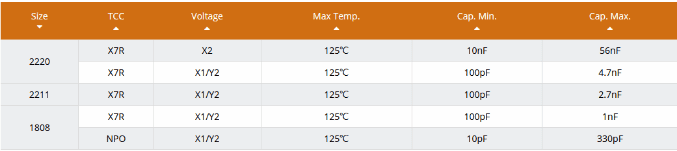

Aperçu des propriétés :
(Copyright: YAGEO)
Exemples d’applications :
-
PC, ordinateurs portables
-
Réseaux
-
Alimentation électrique
Tâches générales :
-
Utilisation générale aux entrées d’alimentation
-
Filtrage des interférences électromagnétiques (EMI)
-
Protection des équipements contre les dommages causés par les surtensions, la foudre, etc.
-
Protection des utilisateurs de machines contre les chocs électriques
-
Assurer une haute résistance aux contraintes mécaniques et thermiques (série ST)
