Commutateurs terminés en 67 GHz pour tests 5G et semiconducteurs

Commutateurs terminés en 67 GHz pour tests 5G et semiconducteurs
Nouveaux produits |
Pickering Interfaces a augmenté sa gamme 4x-785C de multiplexeurs micro-ondes SP4T & SP6T avec l’ajout de modules SP4T / SP6T à terminaison 67 GHz pour prendre en charge les dernières exigences des secteurs de test 5G et des semi-conducteurs.
Par Alain Dieul

Partager:

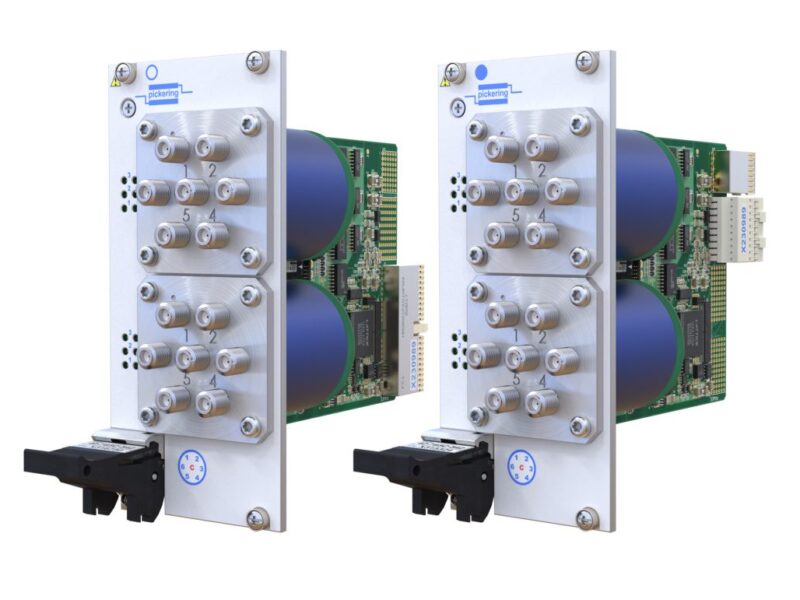

Les modules 40-785C (PXI) et 42-785C (PXIe) sont dotés de terminaisons de relais internes qui peuvent améliorer l’intégrité du signal. Les périphériques disposent d’un panneau en face avant et aussi d’options de montage à distance qui permettent aux utilisateurs de positionner les commutateurs à l’emplacement le plus pratique pour leur application. Les options de montage à distance occupent un seul emplacement de châssis, mais peuvent contrôler jusqu’à trois commutateurs, ce qui permet d’économiser de l’espace dans les châssis.

La famille 4x-785C est basée sur des commutateurs à micro-ondes mécaniques Radiall de qualité supérieure. L’ajout de commutateurs 67 GHz 50 Ω avec terminaison interne permet de terminer les canaux inutilisés d’un système de test dans l’impédance caractéristique du chemin du signal, maximisant ainsi l’intégrité du signal.

Les options de montage à distance connectent chaque commutateur au module de commande via un câble de 1,5 M offrant une flexibilité dans le positionnement du commutateur. Cela réduit la longueur des connexions RF, maximisant ainsi les performances et minimisant les coûts de câblage. Le nombre d’emplacements du châssis est réduit car seuls 3 emplacements sont nécessaires pour une seule configuration – ou 6 emplacements pour un double commutateur montés en face avant – ou un seul emplacement pour les versions de montage à distance.

Steve Edwards, chef de produit de commutation chez Pickering Interfaces, commente : « Pour faciliter la surveillance de l’état du système de test, la famille 4x-785C est dotée d’une fonction de comptage du cycle de commutation. Déterminer le nombre d’opérations par canal peut aider à gérer le processus d’usure en permettant de remplacer d’autres chemins d’utilisation plus faibles par des canaux à forte utilisation ».

Pickering propose également une gamme de câbles d’interconnexion de haute qualité pour prendre en charge les applications RF, et leur garantie standard de trois ans couvre tous les modules.
