Commutateurs à effet Hall haute tension pour une détection de proximité optimale

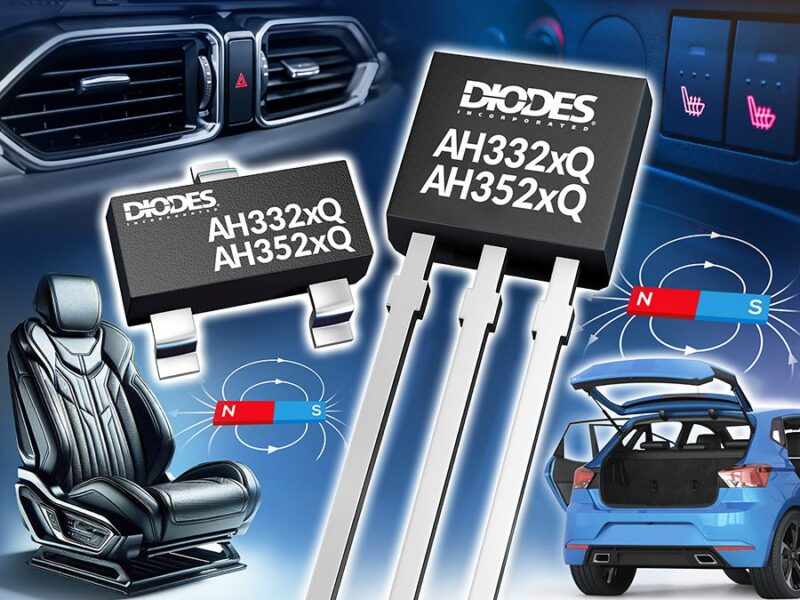

Conformes aux normes automobiles, les deux familles de commutateurs à effet Hall haute tension améliorés de Diodes Incorporated (Diodes), les AH332xQ (unipolaires) et AH352xQ (omnipolaires), offrent une large gamme d’options de sensibilité de fonctionnement dans des boîtiers SIP-3, SOT23 (Type S) et SC59.
Les dispositifs peuvent être utilisés dans une large gamme d’applications de détection de position et de proximité sans contact, y compris l’attache de ceinture de sécurité, le verrouillage des portes et du coffre, les essuie-glaces et les verrous de volant.
L’AH332xQ unipolaire est activé lorsque la densité de flux magnétique de la polarité correcte dépasse le seuil de fonctionnement défini (BOP) et se désactive lorsque la densité de flux tombe en dessous du seuil de relâchement (BRP). Dix options de sensibilité sont disponibles, allant d’un BOP très sensible de 30G à une version à faible sensibilité de 275G, permettant un large choix d’aimants et de distances pour une détection optimale.
L’AH352xQ omnipolaire est activé lorsque la densité de flux magnétique d’un pôle nord ou sud dépasse le BOP et se désactive lorsque la densité de flux magnétique tombe en dessous du BRP. Trois options de haute sensibilité sont disponibles, allant de ±20G à ±40G BOP.
Les seuils BOP et BRP des AH332xQ et AH352xQ offrent une fenêtre de fonctionnement étroite avec une hystérésis suffisante pour un fonctionnement fiable, tandis qu’un faible coefficient de température assure la stabilité des points de commutation.
Les dispositifs à effet Hall AH332xQ et AH352xQ ont une sortie à drain ouvert et fonctionnent sur une large plage de tension d’alimentation de 3,0V à 28V et une plage de température de -40°C à +150°C, offrant une flexibilité de conception pour répondre aux exigences de l’environnement automobile difficile. Même lorsque des contraintes physiques sont appliquées au boîtier, les dispositifs maintiennent des niveaux de sensibilité très précis.
Pour une robustesse et une fiabilité accrues, les dispositifs sont dotés de diodes de blocage inversé avec des clamps Zener sur leurs broches d’alimentation, ainsi que des limites de surintensité et des clamps Zener sur leur sortie à drain ouvert. La protection ESD dépasse 8kV HBM et 1kV CDM, et les dispositifs ont une capacité de décharge de charge de 40V.
