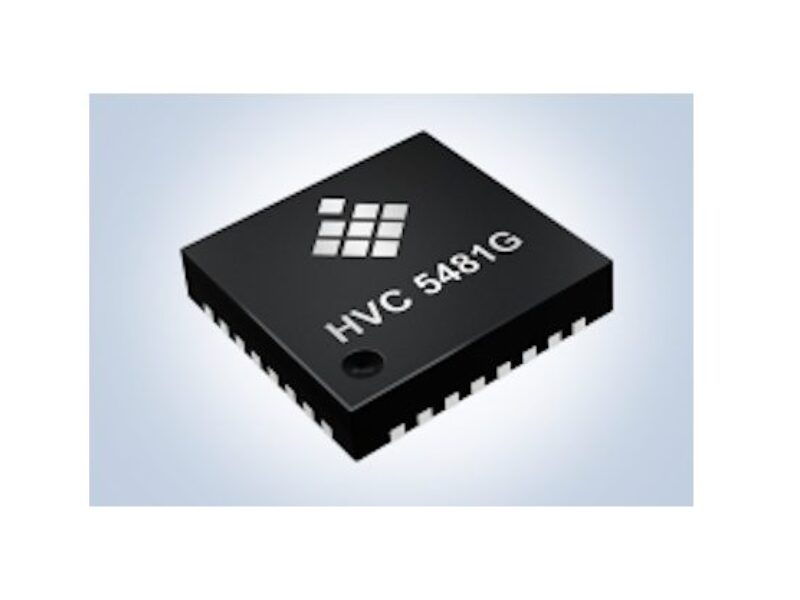

Circuit d’attaque de grille permettant d’améliorer l’efficacité des systèmes thermiques des VE.
TDK Corporation étend la puissance de sa famille de contrôleurs de moteurs intégrés Micronas HVC 5x avec le nouveau HVC 5481G pour les applications automobiles.
Le HVC 5481G est un système sur puce (SoC) de pilotage de porte programmable pour le contrôle d’un pont d’alimentation externe avec 6 FET à canal N pour piloter des actionneurs, des ventilateurs et des pompes.
Le SoC HVC 5481G est compatible avec le logiciel existant de la famille HVC 5x, intégrant un CPU ARM® Cortex®-M3 avec 64 KB de mémoire flash et 8 KB de SRAM. Il fonctionne directement à partir du réseau d’alimentation automobile de 12 V et intègre un émetteur-récepteur LIN pour la communication. Le circuit intégré prend en charge divers algorithmes de commande de moteur, de la commutation à 6 étapes sans capteur utilisant la détection BEMF au FOC à shunt unique. Le dispositif comprend 7 broches d’E/S à usage général, des temporisateurs internes et des registres de comparaison de capture, permettant une interface transparente avec les capteurs à effet Hall de Micronas ou les capteurs TMR de TDK
Disponible dans un boîtier compact PQFN32 de 5 x 5 mm et certifié selon les normes AEC-Q100 Grade 1 pour l’automobile, le HVC 5481G offre une solution fiable et efficace pour les applications BLDC de moyenne puissance, dans les domaines automobile et industriel
Applications types en automobile ; compresseurs, pompes et ventilateurs, actionneurs BLDC intelligents dans les sièges, les portes, les hayons..
