Châssis module pour onduleurs de 350kW

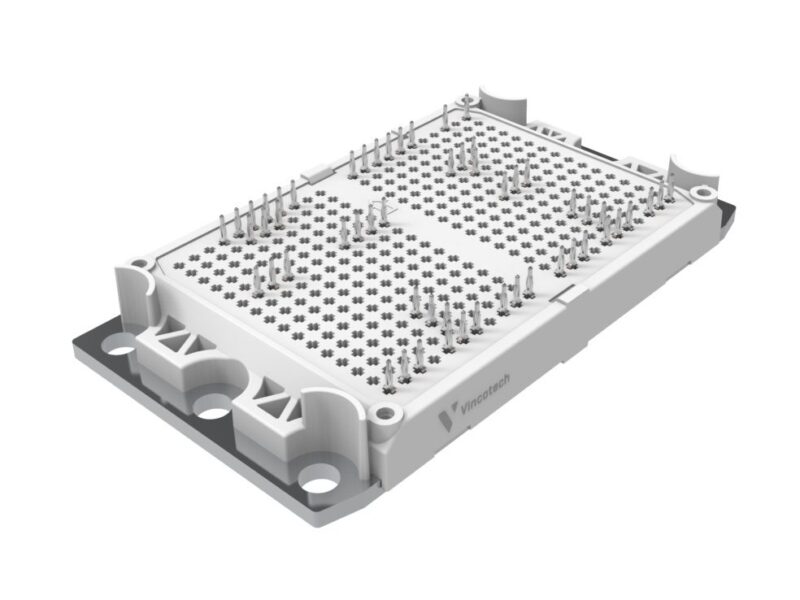

Vincotech a mis au point un chassis module de puissance refroidi par une plaque de base pour les systèmes d’alimentation de 2000 V et 350 kW.
Le flow E3BP est une évolution des boîtiers flow 2 et flow E3 de l’entreprise visant à répondre aux exigences de plus en plus élevées des conceptions de nouvelle génération. Le chassis utilise une surface spécialement traitée avec une plaque de base convexe qui fournit un contact thermique supérieur pour mieux disperser la chaleur et gérer plus de puissance avec un encombrement réduit.
Le matériau du boîtier CTI600 du module résiste bien aux tensions plus élevées du système, car les parois d’isolation augmentent les lignes de fuite et les distances d’isolement. Un matériau d’interface thermique pré-appliqué est disponible en option, de même que des broches à enfoncer.
Cela permet de concevoir des onduleurs photovoltaïques de plus de 350 kW avec un seul boîtier par phase, ce qui réduit de 30 % le coût d’une solution à deux modules. Il permet également de réduire la surface du dissipateur thermique de 34 % par rapport au flux E3, augmentant ainsi la densité de puissance de 51 %.
La faible inductance profite aux conceptions d’onduleurs solaires et ESS 2000V pour les segments des services publics et commerciaux. L’entreprise souhaite étendre ce portefeuille de produits à d’autres applications telles que le contrôle des mouvements, les entraînements industriels et les stations de recharge pour véhicules électriques.
La gamme de boîtiers de modules de puissance de Vincotech comprend 24 options allant de moins de 10 kW jusqu’au MW. Les boîtiers flow 2, flow S3 et flow E3 sont largement utilisés dans les applications solaires et ESS.
