Carte convertisseur CC-CC pour les chargeurs rapides de 100 W
Silanna Semiconductor a lancé une carte d’évaluation de convertisseur CC-CC pour les conceptions de chargeurs rapides de 100 W de bout en bout avec un rendement de 95 %.

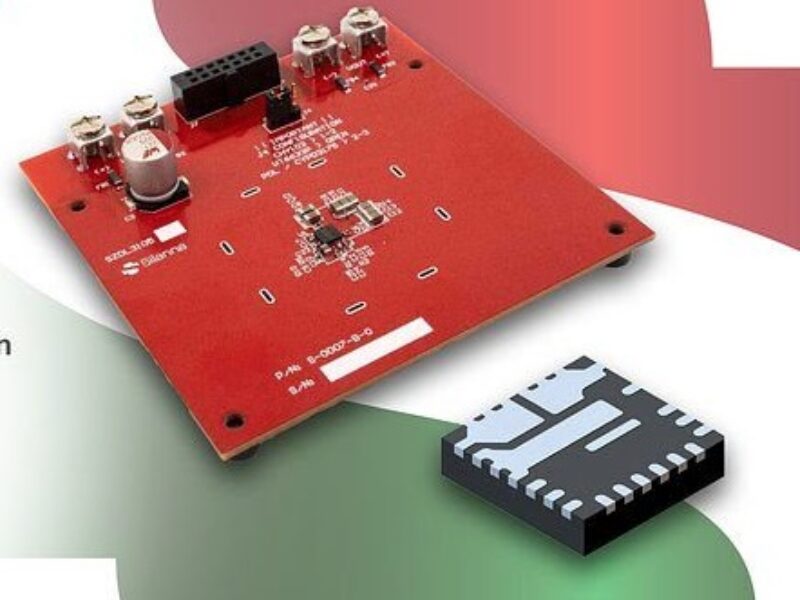

Lz convertisseur buck SZDL3105BB-EVB02 est configuré pour une sortie de 5 V à 20 V à 5 A et intègre toutes les connexions nécessaires pour tester et évaluer correctement l’efficacité du convertisseur CC-CC Silanna SZDL3105B. Une gamme de cartes filles compatibles assure une configuration rapide d’une variété de cas d’utilisation de charge USB-PD et QC.
Le SZDL3105BB-EVB02 est préconfiguré pour fonctionner avec des entrées de 7,5 V à 24 V et peut être utilisé comme application générale de point de charge (POL) ou en circuit avec un contrôleur de port USB. Les cartes filles disponibles comprennent le contrôleur Weltrend WT6633P pour la charge Qualcomm QC2/3/4 et USB-PD, le contrôleur Power Integrations CHY103 pour Qualcomm QC3 et le Cypress CYPD3175 pour Qualcomm QC4 et USB-PD.
« Les OEM cherchent à développer les chargeurs rapides USB-PD et QC les plus petits, les plus légers et les plus puissants possibles dans des délais de mise sur le marché très courts », explique Ahsan Zaman, directeur du marketing produit chez Silanna Semiconductor. « En accélérant l’évaluation de nos convertisseurs buck, cette carte d’évaluation et les cartes filles associées aident à réduire le temps entre la conception et le prototypage jusqu’à la production finale ».
Le convertisseur CC-CC fonctionne à 667 kHz avec une fréquence de commutation programmable jusqu’à 2 MHz et ne mesure que 4 mm x 4 mm avec une sortie de 5A, 100 W. Le dispositif accepte des entrées jusqu’à 27 VCC et la faible dissipation de la puissance de fonctionnement permet d’obtenir une très faible puissance sans charge, ce qui est une spécification importante pour la certification réglementaire avec un rendement de 95 %.
La flexibilité du diviseur de résistance de retour interne et externe permet une conception personnalisée, tandis qu’un chemin de retour interne momentané permet un fonctionnement de démarrage propre et bien contrôlé jusqu’à ce que les contrôleurs de port USB externes puissent se polariser et prendre le contrôle de la tension de sortie en douceur.
powerdensity.com/reference-design/
