Capteurs TDK pour une détection de la position du moteur dans les champs parasites disponible chez Rutronik

Capteurs TDK pour une détection de la position du moteur dans les champs parasites disponible chez Rutronik

Actualité générale |
Par NicolasFeste

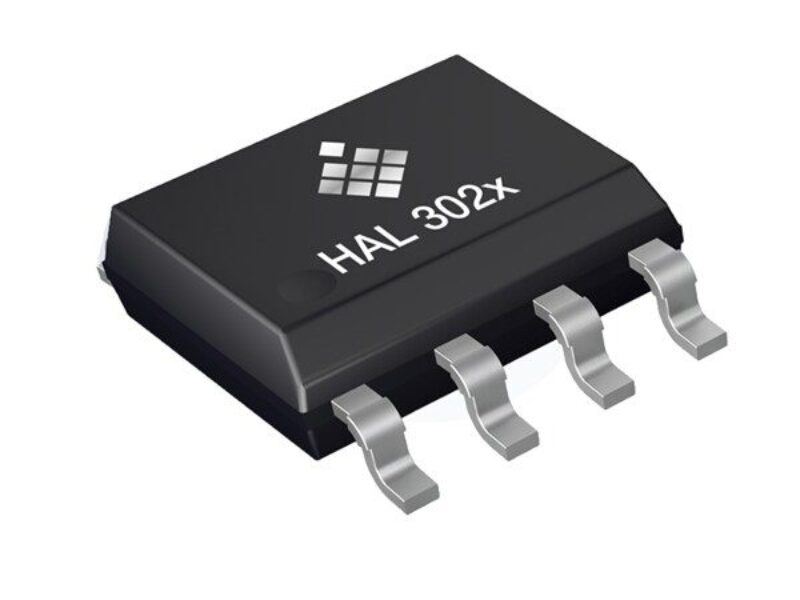

Avec la famille Micronas HAL 302x de TDK, Rutronik élargit son portefeuille de capteurs à effet Hall qui mesurent les composantes du champ magnétique vertical (BZ).

Les développeurs ont le choix entre deux modèles de capteurs (HAL 3020 et HAL 3021) pour une détermination rapide de l’angle, avec lesquels ils peuvent répondre au besoin de détection robuste de la position du moteur dans les champs parasites et de développement conforme à l’ISO 26262.

 Les composants de la série ont des sorties analogiques sinusoïdales différentielles ou à extrémité unique avec détection de circuit ouvert intégrée. De plus, l’angle de rotation d’un solénoïde peut être calculé par un convertisseur A/D externe et un microcontrôleur / ECU.

L’agencement des plaques Hall permet aux capteurs de supprimer les champs magnétiques parasites externes. Seul un simple aimant à deux pôles dans une configuration d’extrémité d’arbre est nécessaire pour mesurer la position angulaire absolue. L’aimant peut être positionné au-dessus ou en dessous du capteur. Les erreurs dues aux fluctuations de la tension d’alimentation et de la température peuvent être minimisées par le principe de mesure de l’ensemble de plaques Hall. Un chemin de signal intégré permet à la mémoire non volatile (EEPROM) du HAL 302x d’être programmée afin d’ajuster individuellement des propriétés pertinentes telles que l’amplification du signal sinusoïdal et cosinusoidal, le décalage, l’angle 0 (absolu), l’orthogonalité et la bande passante. La programmation est effectuée via la broche de sortie du capteur, de sorte qu’aucune connexion de programmation supplémentaire n’est requise. Le HAL 302x comprend des fonctions de diagnostic intégrées, telles que la détection de surtension et de sous-tension ainsi que la surveillance de la rupture de fil en fonctionnement normal. La famille de capteurs convient à la fois aux applications automobiles et industrielles grâce à ses nombreuses certifications et à sa capacité à haute température. Les capteurs sont disponibles dans des boîtiers SMD SOIC8.

Caractéristiques :

  • Mesure d’angle 360° rapide et sans contact
  • Sorties sinusoïdales différentielles ou à extrémité unique résistantes aux CEM
  • Sorties analogiques non-rationnelles ou rationnelles par rapport à la tension d’alimentation
  • Robuste contre les champs magnétiques parasites DC et AC (selon ISO 11452-8:2015)
  • Élément de sécurité hors contexte (SEooC) prêt pour ASIL C selon ISO 26262:2018
  • Plage de tension d’alimentation de 3,0 V à 5,5 V
  • Temps de réponse rapide et large bande passante pour des applications jusqu’à 150 000 tr/min
  • Fonctionnement de -40 °C à 170 °C température de la puce (température ambiante max : TA = 150 °C)
  • Protection contre la surtension et l’inversion de polarité
  • Commutateur à barres croisées pour le routage du signal (affectation des broches pour les signaux de sortie)
  • Capteur de température intégré pour la surveillance de la surchauffe
  • Qualifié AEC-Q100

Applications :

  • Mesure de position rotative pour la commutation des moteurs BLDC
  • Systèmes de démarrage/générateur
  • Pompes et vannes électriques

Rutronik | TDK
