Capteur dToF améliorant la résolution spatiale en 3D

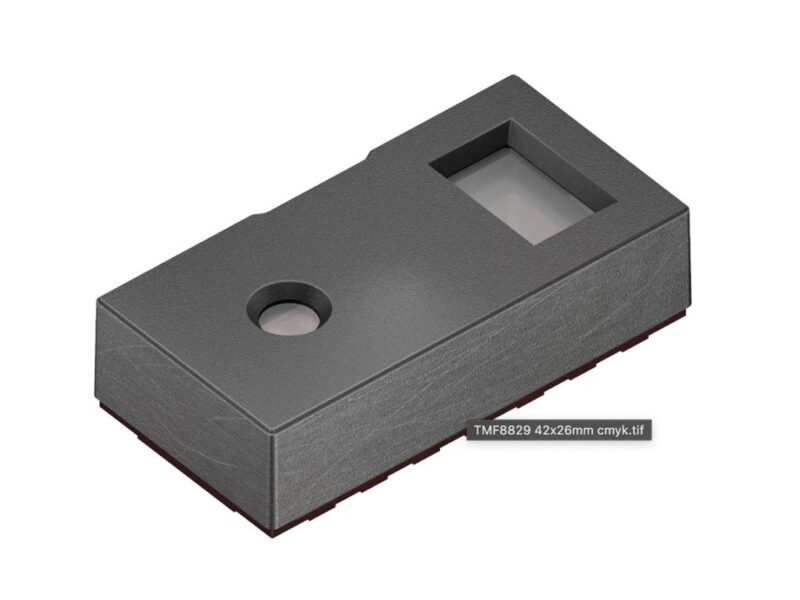

Le capteur TMF8829 dToF d’ams OSRAM augmente considérablement la résolution des zones 8×8 précédemment standard à 48×32. En outre, le capteur à temps de vol direct (dToF) est capable de détecter des différences spatiales subtiles et de distinguer des objets très proches les uns des autres ou légèrement différents.
Par exemple, le capteur dToF peut déterminer si c’est une tasse à expresso ou une grande tasse qui est placée sous une machine à café, ce qui garantit que la quantité correcte est distribuée à chaque fois. Ce type de précision est essentiel pour un large éventail d’applications, depuis les robots logistiques qui distinguent des paquets presque identiques jusqu’aux systèmes de caméras qui maintiennent la mise au point sur des objets en mouvement dans des scènes vidéo dynamiques.
« Le nouveau capteur dToF permet une détection et une différenciation 3D précises dans diverses applications – sans caméra et avec des performances stables pour différentes cibles, distances et conditions environnementales « , déclare David Smith, responsable marketing produits chez ams OSRAM.
Nouvelle référence pour la technologie des capteurs dToF
Le capteur dToF émet des impulsions de lumière infrarouge et utilise ensuite les réflexions de la lumière sur ces impulsions pour calculer la distance d’un objet, de la même manière que le retard d’un écho révèle la distance. Les capteurs multizones améliorent cette méthode en capturant la lumière réfléchie à partir de plusieurs angles de vue (zones), comme un réseau de points d’écho, ce qui permet de créer des cartes de profondeur détaillées en 3D.
Le TMF8829 divise son champ de vision en 1 536 zones, ce qui représente une amélioration significative par rapport aux 64 zones des capteurs 8×8 standard. Cette résolution plus élevée permet d’obtenir des détails spatiaux plus fins. Par exemple, le capteur dToF prend en charge le comptage de personnes et la détection de présence dans les systèmes d’éclairage intelligents, la détection d’objets et l’évitement des collisions dans les applications robotiques, ainsi que la surveillance intelligente de l’occupation dans l’automatisation des bâtiments. Les données détaillées sur la profondeur constituent également une base pour les modèles d’apprentissage automatique qui interprètent les environnements complexes et permettent une interaction intelligente avec l’environnement.
Mesurant seulement 5,7 × 2,9 × 1,5 mm, plus fin qu’une pièce de monnaie et plus compact que les capteurs typiques de moindre résolution, le TMF8829 offre une haute résolution dans un format idéal pour les appareils à espace restreint. Parce qu’il fonctionne sans caméra, il est compatible avec les applications sensibles à la confidentialité. Lorsqu’il est associé à une caméra, le capteur permet d’utiliser des systèmes de vision hybrides, tels que le RGB Depth Fusion, qui combine les données de profondeur et de couleur pour les applications de réalité augmentée, y compris le placement d’objets virtuels.
Classé comme dispositif de sécurité oculaire de classe 1, le TMF8829 utilise une double source lumineuse VCSEL (Vertical Cavity Surface Emitting Laser) pour mesurer des distances allant jusqu’à 11 mètres avec une précision de 0,25 mm – suffisamment sensible pour détecter des mouvements subtils tels qu’un glissement de doigt. Avec ses zones 48×32, le capteur couvre un champ de vision de 80°, fournissant des informations sur la profondeur d’une scène comparables à celles d’un objectif grand angle. Le traitement sur puce réduit la latence et simplifie l’intégration. Au lieu de s’appuyer sur un seul signal, le capteur établit un profil des impulsions lumineuses renvoyées afin d’identifier le point de distance le plus précis, ce qui garantit des performances stables, même en cas de salissures sur le verre de protection. L’histogramme complet permet aux systèmes d’intelligence artificielle d’extraire des motifs cachés ou des informations supplémentaires à partir du signal brut.
