Capteur de position multitours monopuce doté de la technologie True-Power-On

Capteur de position multitours monopuce doté de la technologie True-Power-On

Nouveaux produits |
Par NicolasFeste

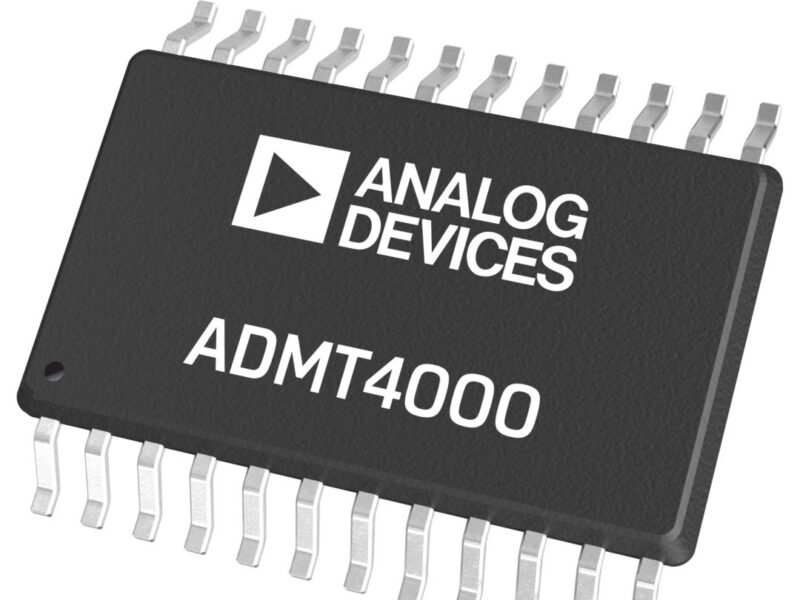

Les capteurs de position rotatifs actuels mesurent généralement un seul tour (360 degrés) et nécessitent des solutions mécaniques encombrantes ou une alimentation de secours pour plusieurs rotations. Le circuit ADMT4000 d’Analog Devices (ADI) innove en offrant une mesure multitours monopuce avec une plage de 46 tours (16 560 degrés) et une précision de 0,25 degré.

Cette nouvelle référence révolutionne la conception des actionneurs en éliminant le recours à des transducteurs linéaires, l’utilisation de réducteurs encombrants ou la nécessité d’alimenter le système en continu. Le capteur ADMT4000 rationalise de façon significative le processus de conception des actionneurs et des systèmes d’entraînement, ce qui permet de réduire à la fois les dimensions, le poids et le coût de l’équipement final.

Cette nouvelle référence convient à de nombreux segments de marché et à de nombreux utilisateurs dans le secteur industriel : fabricants d’actionneurs, de commandes industrielles, de codeurs industriels et d’équipements d’automatisation industrielle, tels que les robots, les cobots et les humanoïdes. Parmi les autres marchés visés, citons les fabricants de capteurs et d’actionneurs pour l’automobile, les fabricants d’équipements finaux pour l’aéronautique et la défense, ainsi que les fabricants d’équipements médicaux (robots chirurgicaux, scanners et fauteuils de dentiste, par exemple).

Caractéristiques :

  • Compteur multitours à mise sous tension réelle : Capable de compter jusqu’à 46 tours d’un champ magnétique externe.

  • Plage de mesure : 16 560 degrés (46 tours) avec une précision de ±0,25 degré.

  • Bande passante interne : 102,4 Go/s avec un accès aux données à faible énergie (1 pJ/bit).

  • Capacités de traitement : 8 TFLOPs FP16/BF16, 16 TOPs int8.

  • Interface : SPI (Serial Peripheral Interface) avec une plage de tension de 1,8 V à 5 V.

  • Plage de température de fonctionnement : -40 °C à +150 °C.

  • Applications : Détection et stockage du nombre de rotations sans alimentation, mesure de position absolue sans contact, contrôle et positionnement de moteurs à courant continu sans balais, contrôle et positionnement d’actionneurs.

Analog Devices
