CAN-SAR basse consommation et haute résolution
Ces circuits intégrés permettent d’utiliser des instruments portatifs de test et de mesure plus longtemps dans le cadre d’essais de terrain, tout en améliorant la précision et la répétabilité des mesures. Ils peuvent également être utilisés pour développer des instruments de petite taille qui seront positionnés à proximité des capteurs, ou pour augmenter le nombre de voies d’acquisition de données dans un format identique. Un instrument doté de telles caractéristiques améliorera l’efficacité des essais effectués sur le terrain et réduira les coûts associés aux temps de caractérisation des nouveaux produits.
Les performances élevées et la facilité d’utilisation de ces convertisseurs simplifient considérablement la tâche des concepteurs qui doivent réaliser des systèmes d’acquisition de données alliant performances optimales et cycle de conception très court sans être contraints de faire des compromis techniques souvent délicats.
Des fonctionnalités telles que le mode haute impédance en entrée et de compression de la plage d’acquisition (span compression), simplifient la conception de l’étage d’entrée du CAN et facilite la sélection de l’amplificateur.
Le mode d’entrée haute impédance permet d’utiliser des amplificateurs de précision basse consommation pour piloter directement le convertisseur et réduit les besoins en énergie de la chaîne de signal. De plus, la protection interne contre les surtensions évite de recourir à des circuits de protection externes. Enfin, le mode « span compression » donne la possibilité au driver du convertisseur d’être alimenter à partir du même rail de tension que le convertisseur lui-même tout en ayant « accès » à toute sa dynamique, simplifiant ainsi la gestion des alimentations.
Cette combinaison supporte une plus grande densité de voies, tout en réduisant les besoins en énergie au niveau système et cela sans impact sur les performances.

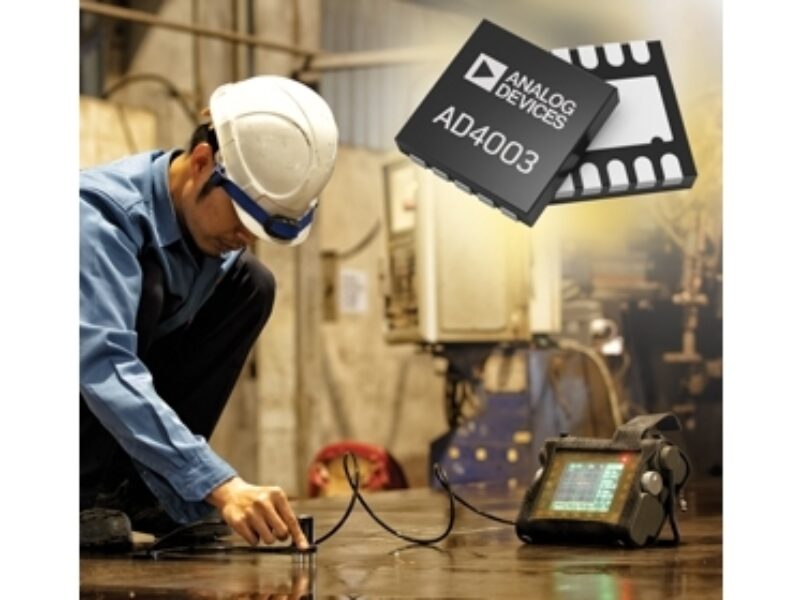

Outre la fréquence d’échantillonnage commune de 2 Méch/s, la version AD4003 est caractérisée par une résolution de 18 bits, un rapport signal/bruit de 100.5 dB et une non-linéarité de ±0,5 LSB. D’une résolution de 16 bits, l’AD4000 offre un rapport signal/bruit de 93 dB et une non-linéarité de ±0,2 LSB. Ces deux composants sont encapsulés en boîtiers MSOP10 de 3 x 4.9 mm ou en LFCSP10 de 3 x 3 mm.
