Antenne isotrope pour émissions radio jusqu’à 8 GHz

Antenne isotrope pour émissions radio jusqu’à 8 GHz

Nouveaux produits |
Par Alain Dieul



L’antenne isotrope R&S TSEMF-B2E permet de détecter précisément et simplement les émissions de signaux Wi-Fi 6E et celles situées dans les nouvelles bandes 5G.

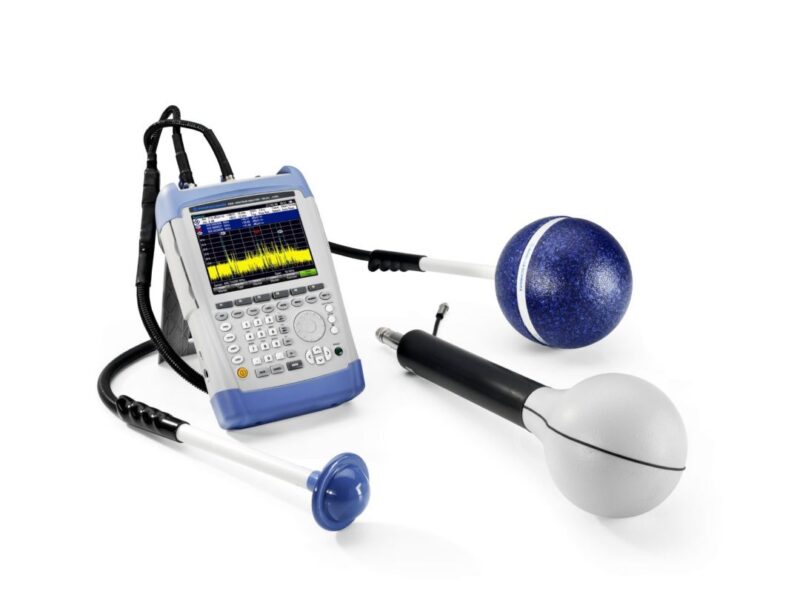

La nouvelle antenne isotrope de la série R&S TSEMF-B2E de Rohde & Schwarz est destinée à être utilisée avec le système de mesure de la famille TS-EMF. Cette nouvelle antenne, qui couvre une plage de fréquences allant de 700 MHz à 8 GHz, permet d’effectuer précisément et simplement l’inventaire des émissions RF d’un site, y compris celles relatives aux nouveaux services radio. Associé aux analyseurs de spectre Rohde & Schwarz, le système de mesure R&S TS-EMF permet également de détecter dans l’environnement des champs électromagnétiques de hautes fréquences.




Une plage de fréquence s’étendant de 700 MHz à 8 GHz



Associées aux analyseurs de spectre portables, les antennes isotropes connectées au système de mesure R&S TS-EMF permettent une mesure sélective en fréquence des émissions RF. Cette méthode de mesure testée et éprouvée simplifie les mesures de compatibilité électromagnétique avec l’environnement puisque l’antenne isotrope effectue dirrectement des mesures dans toutes les directions et selon toutes les polarisations.

Jusqu’à présent, les antennes isotropes ne devaient couvrir qu’une bande de fréquences allant jusqu’à 6 GHz afin d’assurer la détection des applications radio standards. Les nouveaux services radio tels que le Wi-Fi 6E et les nouvelles bandes 5G (n96, n102 et n104) leurs imposent dorénavant de couvrir des bandes de fréquences allant jusqu’à 7,125 GHz. La nouvelle antenne R&S TSEMF-B2E, destinée à être utilisée avec le système de mesure TS-EMF, peut désormais effectuer simplement des mesures sur ces nouvelles bandes de fréquences puisqu’elle dispose d’une plage de fréquence s’étendant de 700 MHz à 8 GHz.

Combinées aux analyseurs de spectre portables des gammes R&S FPH ou R&S FSH, les trois antennes conçues pour le système de mesure R&S TS-EMF couvrent désormais l’ensemble de la plage de fréquences allant de 9 kHz à 8 GHz. Grâce à leur option de mesure de champs électromagnétiques dans l’environnement, ces analyseurs permettent d’effectuer des campagnes de test automatique sur site et de créer le rapport de test correspondant. Ces rapports permettent de s’assurer que les systèmes émetteurs respectent les limites requises et fournissent une preuve de conformité pour les organismes tiers. Des signaux de fréquences plus élevées (jusqu’à 44 GHz) peuvent en outre être mesurés avec l’analyseur portable et les antennes directionnelles portatives telles que celles de la gamme R&S HE800-PA.

www.rohde-schwarz.com
