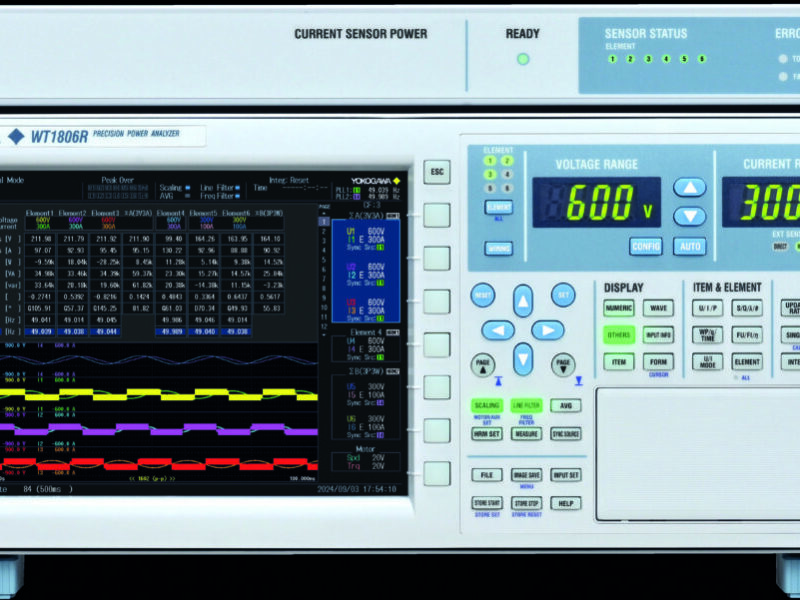

Analyseur de puissance haute performance pour les applications énergies Nouvelles
Conçu pour améliorer l’efficacité des mesures de puissance complexes pour les applications énergies Nouvelles, l’analyseur de puissance haute performance WT1800R de Yokogawa Test & Measurement combine des éléments d’entrée à courant élevé et faible, ainsi qu’une alimentation pour les capteurs de courant, afin de vérifier le rendement et la consommation d’énergie d’une large gamme d’applications.
Historique du développement
Depuis 2011, la série WT1800 a été le choix pour les mesures de puissance et de rendement avec d’excellentes performances et une stabilité à long terme. Avec le dernier analyseur de puissance WT1800R, les ingénieurs peuvent continuer à effectuer des mesures fiables et peuvent désormais combiner ces mesures avec les résultats d’autres instruments de mesure et effectuer des mesures de contrôle orientées terrain sur les moteurs et leur pilotage.
L’analyseur de puissance WT1800R a été conçu pour soutenir le développement et la production de nouvelles technologies énergétiques à haut rendement, en combinant les résultats des mesures avec des instruments de capture de forme d’onde grâce au logiciel IS8000. En outre, il permet aux ingénieurs d’effectuer des mesures de contrôle sur le terrain, telles que Vd/Vq et Id/Iq, et de stocker les données de mesure directement sur un lecteur réseau.
Qu’il s’agisse d’analyser des entrées multiphasées lors de la conception de moteurs et d’entraînements ou de répondre aux normes strictes d’efficacité des onduleurs photovoltaïques, le WT1800R offre la polyvalence nécessaire pour aider les ingénieurs à commercialiser avec succès leurs concepts de produits grâce à un schéma de couleurs facile à lire.
Caractéristiques principales
Le WT1800R est le seul instrument de sa catégorie à garantir une précision de puissance de 0,05 % de la lecture plus 0,05 % de la plage et à être capable d’analyser les harmoniques jusqu’au 500e ordre d’une fréquence fondamentale de 50/60 Hz.
La stabilité du WT1800R permet d’effectuer des mesures de précision aujourd’hui et à long terme. La précision de la puissance de base (mesure AC) du WT1800R est garantie entre 1 % et 110 % de la plage de tension et de courant sélectionnée, ce qui équivaut à des tensions de 15 mV à 1100 Vrms et à des courants de 0,1 mA à 5,5 Arms (pour un élément d’entrée de 5 A) et de 10 mA à 55 Arms (pour un élément d’entrée de 50 A). L’appareil est également précis lors de grands déphasages et de hautes fréquences grâce à la faible erreur de facteur de puissance de ±0,07 % de la puissance apparente.
Avec des mesures simultanées à 16 bits sur 6 canaux d’entrée à 2 MS/s, une large gamme de fonctions d’affichage et d’analyse grâce à un écran amélioré et une connectivité PC, le WT1800R est adapté à une large gamme d’exigences en matière d’efficacité énergétique et d’analyse harmonique.
Marchés cibles principaux :
-
Transport
-
Energies Nouvelles
-
Equipement industriel
-
Alimentations
Applications
-
Conduite automatisée, groupes motopropulseurs de véhicules électriques, actionneurs,
-
Énergies renouvelables, villes et bâtiments intelligents, centres de données
-
Moteurs à haut rendement, robots, capteurs, HVAC
-
Onduleurs, chargeurs de VE, onduleurs, convertisseurs DC-DC
Yokogawa Test & Measurement Corporation
