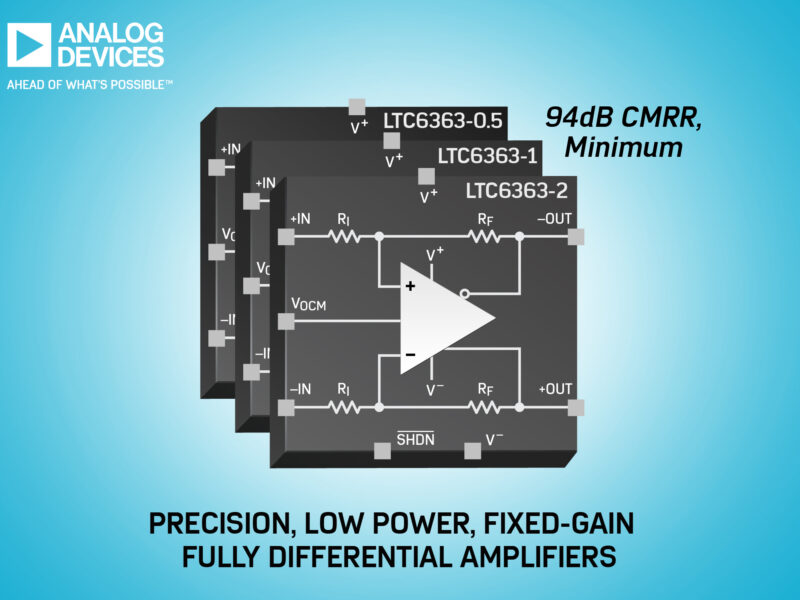

Amplificateurs différentiels à gain fixe, de grande précision
Les résistances de précision, qui sont intégrées aux LTC6363-0,5, LTC6363-1 et LTC6363-2, ont été conçues en fonction de la globalité des performances du système, insistant sur l’équilibre entre bruit et linéarité, avec des résistances découpées au laser pour atteindre un niveau de précision coûteux et difficile à réaliser en composants discrets. La précision initiale du gain est de 45ppm max. et varie de seulement 0.5ppm/oC max. sur la plage de températures. Le taux de réjection en mode commun, qui est limité normalement par l’appariement des résistances discrètes, est d’un minimum remarquable de 94dB, équivalent à un appariement de résistances de 0.002%.
« L’un des défis du contrôle des CAN SAR de hautes performances est de trouver un contrôleur adéquat qui consomme une puissance équivalente à celle d’un CAN, tout en en maintenant les performances de bruit et de linéarité. C’est en cela que la famille LTC6363 excelle. Par exemple, le CAN SAR LTC2378-20 20 bits consomme 21mW à 1Méch./s, » indique Maziar Tavakoli, responsable de la conception, Linear Products and Solutions. « Le niveau de bruit et la linéarité de la famille LTC6363 ont un impact négligeable sur les performances du CAN, consommant seulement 19mW, consommation comparable à celle du CAN. Maintenant avec les LTC6363-0,5, LTC6363-1 et LTC6363-2, vous pouvez obtenir les mêmes performances de contrôle d’un CAN avec, en plus, la précision procurée par les résistances de précision intégrées, tout dans le même boîtier compact MSOP8. »
