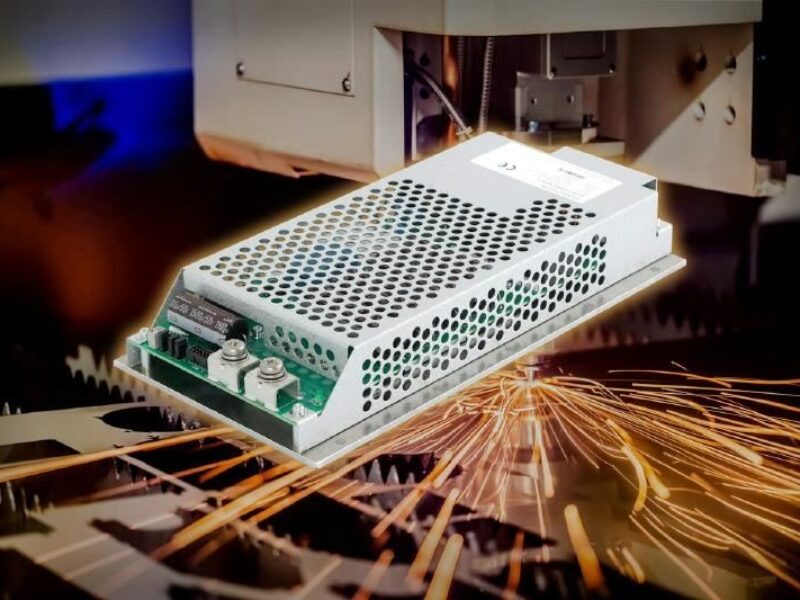

Alimentation de 700 W refroidie par conduction
L’alimentation OFI700A délivre des niveaux de performances élevés pour une plage de température du socle de -40 à +95 °C, sans ventilateur. L’alimentation fonctionne sur une plage de tension d’entrée étendue et universelle comprise entre 85 et 264 V AC, avec un facteur de correction de puissance (PFC) d’un coefficient de 0,95/0,92 (110 V AC/230 VAC). Elle est disponible avec des tensions de sortie CC de 12 V, 28 V (réglable jusqu’à 24 V) ou 48 V CC. Une tension supplémentaire de 12 V est également fournie. Pour les applications alimentées à l’aide d’un bus CC, par exemple pour les équipements miniers, l’alimentation OFI700A fonctionne avec des tensions comprises entre 120 et 350 VCC.
Pour certaines applications où il est impossible, voire interdit d’utiliser une ventilation active. Dans les environnements agressifs, ou dans les applications où le niveau de fiabilité requis impose d’éliminer tout risque de défaillance, les ventilateurs et les dispositifs de soufflage ne sont pas autorisés. Les boîtiers hermétiques comme ceux adaptés à la découpe au laser en sont un exemple. Il existe également une demande croissante pour des équipements installés dans les salles de contrôle, voire même dans les bureaux, afin de limiter les nuisances sonores.
Pour les applications qui nécessitent une redondance 1+1, il est possible de connecter deux unités en parallèle, en ajoutant une diode externe de protection. La diode est une solution simple, mais elle accroît les pertes de puissance qui peuvent atteindre jusqu’à 30 W en fonction du courant de sortie. Aussi, pour maintenir un niveau élevé d’efficacité en mode redondant, une version de l’alimentation OFI700A est disponible avec des circuits de fonction OU utilisant une technologie à transistor à effet de champ. Dans cette version, les pertes de puissance sont réduite à moins de1,5 W.
En terme de sécurité, l’alimentation OFI700A possède une isolation E/S de 3 000 V AC et IN/FG de 2 000 V AC. L’isolation sortie – FG est de 500 V AC. Sont inclusent, une protection contre les surintensités avec reprise automatique, une protection contre les surtensions et les températures excessives.
La carte de l’alimentation OFI700A prévoit un accès facile aux fonctions auxiliaires par le biais de connecteurs sur la carte : télécommande, détection de la tension de sortie, DC-OK, mode de fonctionnement avec inverseur (IOG) et tension 12 V auxiliaire.
L’alimentation OFI700A a subi des essais aux chocs et aux vibrations, conformes à la norme MIL-STD-810H. À cet égard, les produits ont été testés à des niveaux bien supérieurs aux conditions de fonctionnement normales et sont spécifiés pour résister à des vibrations de 20G en cours de transport.
Dans son format sans boîtier, l’alimentation OFI700A mesure 126 x 38 x 250 mm et pèse 0,95 kg max. Un capot métallique est proposé en option, pour à peine 2 mm de plus en hauteur et 150 g de poids.
Le modèle est certifié UL62368-1, C-UL (équivalent de la norme CAN/CSA-22.2 No.62368-1), EN62368-1
La série OFI700A bénéficie d’une garantie de trois ans et est conforme aux directives européennes RoHS, REACH et Basse tension. Le produit bénéficie des marquages UL, CE et UKCA.
