Un MOSFET de puissance de 650V se divise en deux en fonction de la résistance
Vishay Intertechnology a réduit de moitié la résistance d’enclenchement de son MOSFET de puissance à superjonction de 650 V de quatrième génération pour les applications de télécommunication, industrielles et informatiques.
Par rapport aux dispositifs de la génération précédente, le SiHK050N65E à canal n de Vishay Siliconix réduit la résistance à l’enclenchement de 48,2 % à 0,048 Ω à 10 V, tout en offrant une résistance inférieure de 65,4 % par rapport à la charge de grille, un chiffre clé de mérite (FOM) pour les MOSFET de 650 V utilisés dans les applications de conversion d’énergie.
Avec le SiHK050N65E et les autres composants de la famille Gen 4.5 650 V E Series, la société répond aux besoins d’amélioration de l’efficacité et de la densité de puissance dans deux des premières étapes de l’architecture du système d’alimentation – la correction du facteur de puissance (PFC) et les blocs convertisseurs DC-DC ultérieurs.
Une grande variété d’applications
Les applications typiques comprennent les serveurs, l’informatique de pointe et les superordinateurs, les onduleurs, les lampes à décharge à haute intensité (HID) et les ballasts d’éclairage fluorescent, les SMPS de télécommunications, les onduleurs solaires, les équipements de soudage, le chauffage par induction, les entraînements de moteur et les chargeurs de batterie.
La technologie de superjonction de la série E produit une résistance typique de 0,048 Ω à 10 V pour une puissance nominale plus élevée pour les applications de plus de 6 kW. Avec 50 V de tension de claquage supplémentaire, le dispositif 650 V répond aux tensions d’entrée de 200 VAC à 277 VAC et aux normes Open Rack V3 (ORV3) de l’Open Compute Project.
En outre, le MOSFET offre une charge de grille inférieure à 78 nC pour un FOM résultant de 3,74 Ω*nC. Cela se traduit par une réduction des pertes de conduction et de commutation afin d’économiser de l’énergie et d’augmenter l’efficacité pour répondre aux exigences d’efficacité du titane dans les alimentations de serveurs ou pour atteindre une efficacité de pointe de 96 %.
Pour améliorer les performances de commutation dans les topologies à commutation dure telles que les conceptions PFC et à deux commutateurs, le MOSFET présenté aujourd’hui offre de faibles capacités de sortie effectives typiquesCo(er) etCo(tr) de 167 pF et 1119 pF, respectivement. La résistance résultante du dispositif multipliée parCo(er) FOM est de 8,0 Ω*pF, ce qui est très bas dans l’industrie.

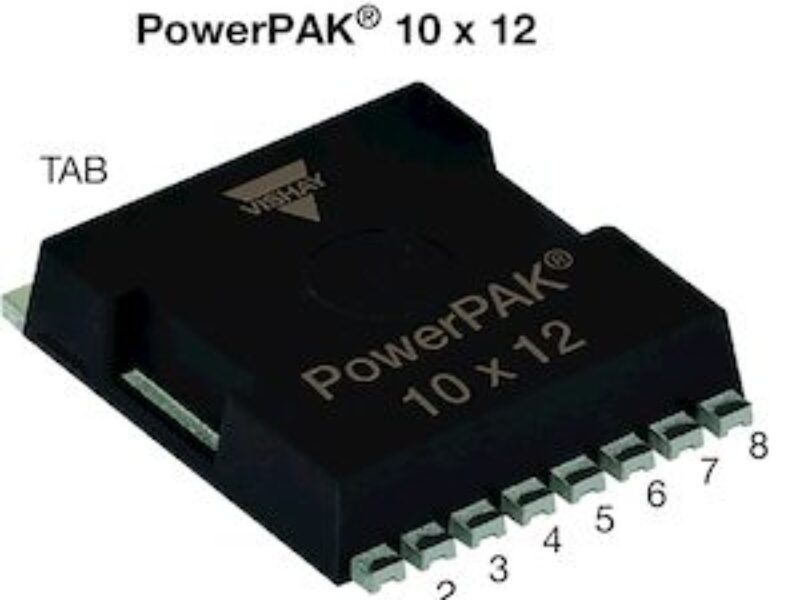

Le SiHK050N65E est disponible en boîtier PowerPAK10 x 12 avec une connexion Kelvin pour réduire le bruit de grille et augmenter la robustesse dv/dt. Conforme à la directive RoHS et sans halogène, le MOSFET est conçu pour résister aux transitoires de surtension en mode avalanche avec des limites garanties par un test UIS à 100 %.
Des échantillons et des quantités de production du SiHK050N65E sont disponibles dès à présent
