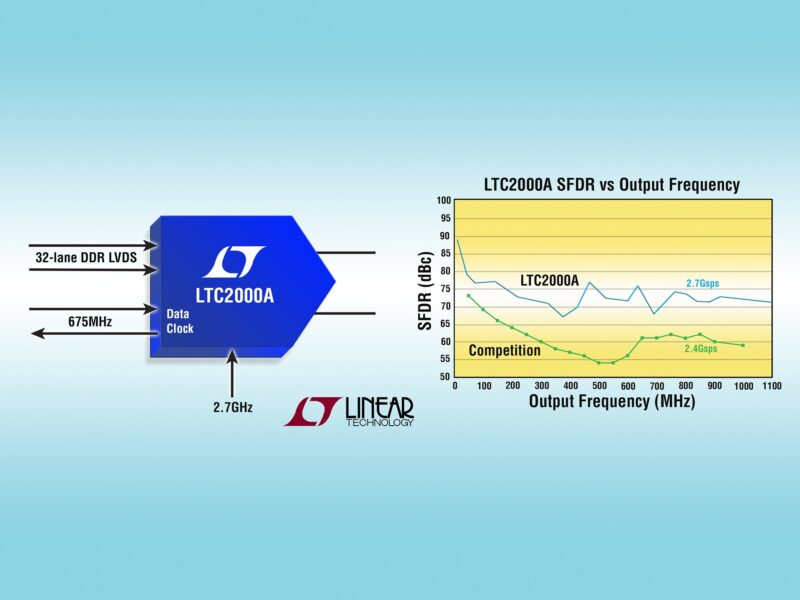

Un CNA 16 bits d’une pureté spectrale exceptionnelle
Ce convertisseur présente une intermodulation (IMD) à deux fréquences meilleure que 78dBc, du continu à 1080MHz en sortie, un faible niveau de bruit de phase et une large bande-passante de 2,1 GHz à ‑3 dB en sortie. Ainsi, il permet une large bande ou une synthèse de fréquence RF directe élevée, dans les applications comme l’instrumentation, les télécommunications à large bande, les équipements de tests et les câbles TV DOCSIS CMTS.
Les sorties acceptant ±1 V fournissent un courant à pleine échelle de 40 mA qu’il est possible de régler de la valeur basse 10 mA à 60 mA selon l’application. Les données sont transmises au CNA via un port à interface parallèle LVDS, à une vitesse pouvant atteindre 1,35 Géch./s en utilisant une horloge de 675 MHz pour un transfert de données à vitesse double (DDR). Deux ports DDR sont requis pour obtenir une vitesse d’échantillonnage de 2,7 Géch./s, un seul port assure un fonctionnement à une vitesse plus basse de 1,35Géch./s. A 2,7 Géch./s, ce composant consomme 2,4 W à partir de deux alimentations de 1,86 V et 3,3 V, tandis qu’à 1,35Géch./s, la consommation est de seulement 1,4 W.
Conçu pour une utilisation aisée, le circuit comprend un générateur de signaux numériques (patterns) interne, une circuiterie de vérification des signaux LVDS et un détecteur de la température de jonction pour simplifier le développement et la mise au point du système.
Ce CNA est présenté dans les versions 11 bits, 14 bits et 16 bits, dans un boîtier BGA de 9 x 15 mm conforme à la norme RoHS et dans les classes de températures commerciales et industrielles.
