Système de connecteurs polyvalents

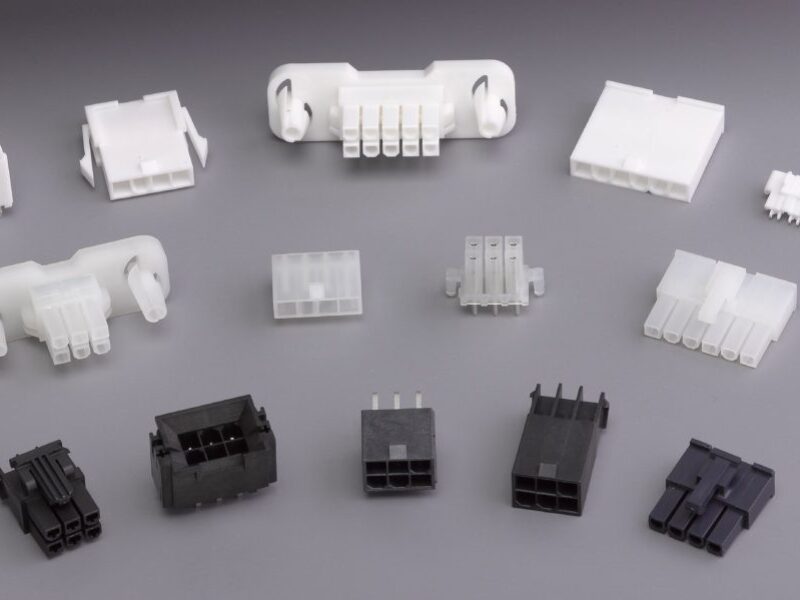

Élargissant le portefeuille de connecteurs Rutronik, les connecteurs de la famille Mini-Fit de Molex sont conçus pour une température de fonctionnement de -40°C à +125°C et sont disponibles en configurations carte-à-carte, fil-à-carte et fil-à-fil. Ils délivrent jusqu’à 13,0 A, tandis que les options disponibles pour les bouchons factices et le verrouillage de position des bornes créent un système de connecteurs polyvalent.
Toutes les versions sont rétrocompatibles, ce qui en fait une solution optimale même pour les problèmes de conception les plus difficiles. Ils sont idéaux pour une large gamme d’applications, telles que l’automobile, l’industrie, les télécommunications, les réseaux ou le médical.
Mini-Fit fonctionne à une puissance nominale allant jusqu’à 600 VAC/DC et a une résistance diélectrique de 2 200 VAC et une résistance d’isolation de 10 mΩ. Grâce au verrouillage de position des bornes avec une option de verrouillage secondaire, ils réduisent les erreurs d’assemblage et garantissent que les bornes sont correctement positionnées. Les connecteurs sont conformes à la directive RoHS et répondent aux exigences de la norme de inflammabilité UL 94V-0.
Spécifications :
Mini-Fit Sigma :
- Stabilité du boîtier
- Support de capuchon d’étanchéité pour un excellent support du capuchon arrière en caoutchouc
- Force d’accouplement réduite de 30 % pour une ergonomie améliorée
- Codage et polarisation pour un accouplement précis dans le Mini-Fit 4.2 standard
Mini-Fit Jr. :
- Disponible en rangée simple et double
- Empilable en continu
- Connecteur de puissance de milieu de gamme avec plus de puissance par millimètre carré linéaire que les composants comparables
- Quatre points de contact indépendants fournissent des chemins de puissance secondaires redondants pour des performances et une fiabilité à long terme
- Terminaison sans broche pour une plus grande sécurité des bornes
Mini-Fit Versa Color :
- Cinq options de couleur
- L’appariement visuel des couleurs assure une connexion correcte
- Option pour montage sur panneau et connexions verticales tout en maintenant la capacité de transport de courant
Mini-Fit Blind Mate Interface (BMI) :
- Interface pour accouplement à l’aveugle : Permet un décalage de 2,54 mm sur les axes X et Y pour toutes les configurations
Mini-Fit TPA2 :
- Assurance de position des bornes avec option de verrouillage secondaire : Réduit les erreurs d’assemblage et garantit le bon positionnement des bornes
Mini-Fit PLUS HCS :
- Contacts à sertir fabriqués à partir d’un alliage à courant élevé propriétaire
- Sockets et fiches pour contacts à sertir Mini-Fit et Mini-Fit Plus
- Conception brevetée des contacts pour une tenue plus forte
Exemples d’applications :
- Industrie automobile
- Télécommunications
- Technologie médicale
- Automatisation industrielle
- Appareils électroménagers
