Solution économique pour les tests à faible tension

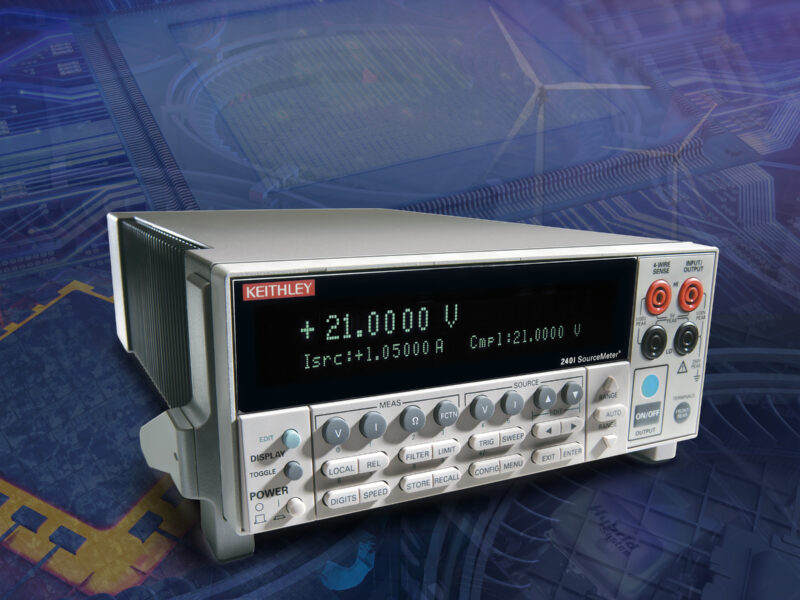

Le modèle 2401 fonctionne et est programmé strictement de la même manière que les autres instruments de la série 2400 dans les limites des gammes 1A/20V. Il intègre à la fois une alimentation DC ultra stable avec un multimètre 5-½ digits ou même 6-½ digits en un seul boitier. En fonctionnement, le modèle 2401 se comporte comme une source de tension, une source de courant, un voltmètre, un ampèremètre et un ohmmètre. Il permet de fonctionner soit en mode source soit en mode charge active automatiquement sur quatre quadrants. Si l’on se réfère aux conventions sur les unités de source et mesure de Keithley, en mode I = f(V) dans les quadrants 1 ou 3, il fonctionne en source de courant qui alimente une charge. Dans les quadrants 2 et 4, il fonctionne en charge active et dissipe de la puissance en interne fournie à partir d’une source externe telle qu’une cellule PV ou autre source d’énergie.
Le modèle 2401 est un système low cost aux fonctionnalités de source et mesure fortement intégrée et sa large dynamique de mesure est extrêmement bien adapté à la fois pour les bancs de tests, pour les applications qui nécessitent des mesures de faible tension et aussi dans le cas de budgets limités.
https://www.keithley.com/products/dcac/currentvoltage/highvoltage/?mn=2401
