SiP 60W System-in-Package élimine le dissipateur thermique
Infineon Technologies a développé un contrôleur de puissance SiP 60W entièrement intégré pour des conceptions jusqu’à 60W avec son MOSFET de puissance de septième génération.
Le CoolSET System-in-Package (SiP) a une plage de tension d’entrée universelle de 85 à 305 V AC. La réduction de la tension d’entrée à 220V +/- 20% augmente la puissance de sortie à 90W pour le ICE186EM.
Le SiP intègre une cellule de démarrage de 950 V, un MOSFET CoolMOS P7 SJ à avalanche de 800 V, un contrôleur flyback primaire ZVS, un contrôleur de redressement synchrone (SR) côté secondaire et une communication isolée renforcée grâce à la technologie CT Link exclusive d’Infineon.
- CoolSET Gen5 d’Infineon
- Première conception d’une alimentation électrique de 12 kW pour les centres de données d’intelligence artificielle
Le MOSFET 800V avec un faible RDS(ON) de 480mOhm élimine le besoin d’un dissipateur thermique externe, réduisant ainsi la taille et la complexité du système avec moins de 30mW de puissance en veille. Le contrôleur prend en charge le fonctionnement en flyback avec commutation à tension nulle (ZVS), ce qui permet de faibles pertes de commutation et une faible signature EMI, tout en améliorant la fiabilité et la robustesse du système.
Il convient donc à un large éventail d’applications, des gros appareils électro-ménagers aux serveurs d’intelligence artificielle, et permet aux développeurs de respecter des normes énergétiques strictes et de proposer des solutions d’alimentation à l’épreuve du temps pour les conceptions modernes.
Le boîtier DSO pour montage en surface mesure 12,8 x 7,5 x 2,65 mm, ce qui réduit considérablement l’espace requis sur le circuit imprimé en diminuant le nombre de composants discrets, ce qui réduit également la facture des matériaux (BMO). Un ensemble complet de fonctions de protection avancées simplifie l’intégration du système.

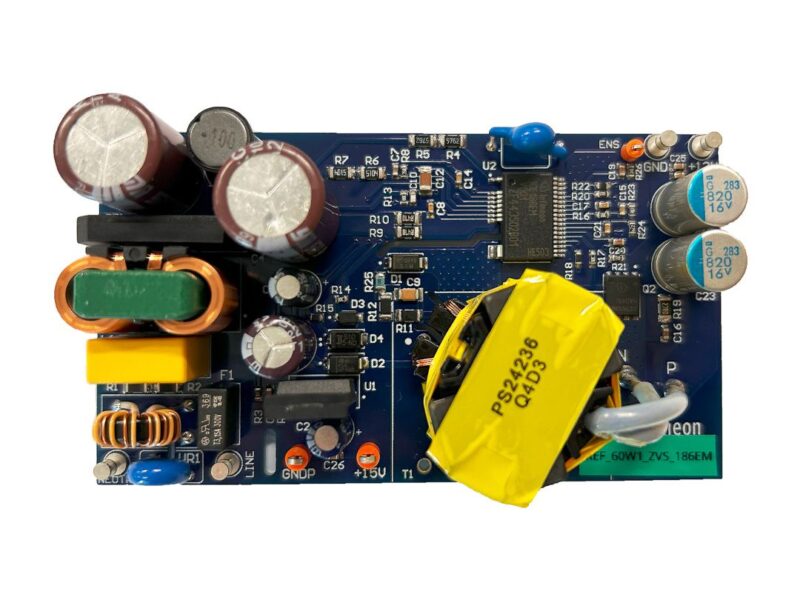

Des échantillons du CoolSET System in Package (SiP) sont disponibles sur demande et Infineon présentera une version de démonstration à PCIM Europe 2025.
www.infineon.com/cms/en/product/promopages/coolset-sip/
