Régulateurs DC/DC synchrones conformes aux exigences EMI
D’emploi aisé, ces convertisseurs continu-continu se caractérisent par une tension d’entrée pouvant atteindre 60 V et un haut niveau de fiabilité dans les systèmes durcis. Leur courant de veille de 27 μA minimise la consommation sous de faibles charges et la fréquence de découpage programmable jusqu’à 2,2 MHz permet d’utiliser des composants externes plus compacts. L’architecture unique de l’étage de puissance synchrone réduit les émissions rayonnées et assure la conformité aux réglementations de comptabilité électromagnétique (CEM) dans un large éventail d’applications automobiles, industrielles et de communications.

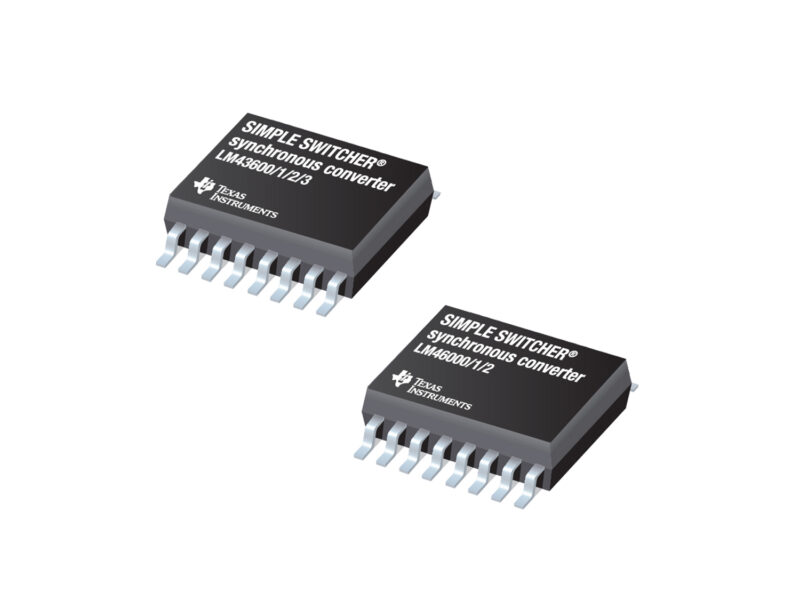

Les régulateurs synchrones LM43600/1/2/3 fonctionnent dans une plage de tension d’entrée comprise entre 3,5 et 36 V, et génèrent des courants de sortie pouvant atteindre respectivement 0,5 A, 1 A, 2 A et 3 A. Pour leur part, les références LM46000/1/2 fonctionnent sous une tension d’entrée comprise entre 3,5 et 60 V avec des courants de sortie de respectivement 0,5 A, 1 A et 2 A. Tous ces composants intègrent des fonctions de compensation et de contrôle, ainsi que des MOSFET afin de limiter la nomenclature (BOM) à seulement sept composants. Le boîtier HTSSOP a été sélectionné pour tous les modèles de la famille, ce qui garantit une totale compatibilité de brochage et d’encombrement, ainsi qu’une grande évolutivité.
Ces régulateurs sont entièrement pris en charge par WEBENCH, un outil de conception en ligne propriétaire pour aider les concepteurs à générer, optimiser et simuler la conception dans une large plage de tension d’entrée, avant d’exporter le design vers un environnement de CAO.
