Pilotes de grille monocanal avec isolation intégrée pour transistors GaN
Nouveaux produits
|
Par
NicolasFeste
Les pilotes de grille monocanal avec isolation intégrée de ROHM, BM6GD11BFJ-LB, proposés par Rutronik peuvent contrôler les transistors GaN à haute mobilité électronique (high-electron-mobility transistor, HEMT) même à haute vitesse et disposent d’une tension d’isolation pouvant atteindre 2 500 VRMS, d’une latence E/S minimale de 60 ns et d’une largeur d’impulsion d’entrée minimale de seulement 65 ns.
De plus, une fonction de verrouillage sous-tension (UVLO) est intégrée côté entrée (entre VCC1 et GND1) et côté sortie (entre VCC2 et GND2). Les pilotes fonctionnent de manière fiable sur une large plage de températures de fonctionnement de -40 °C à +125 °C.

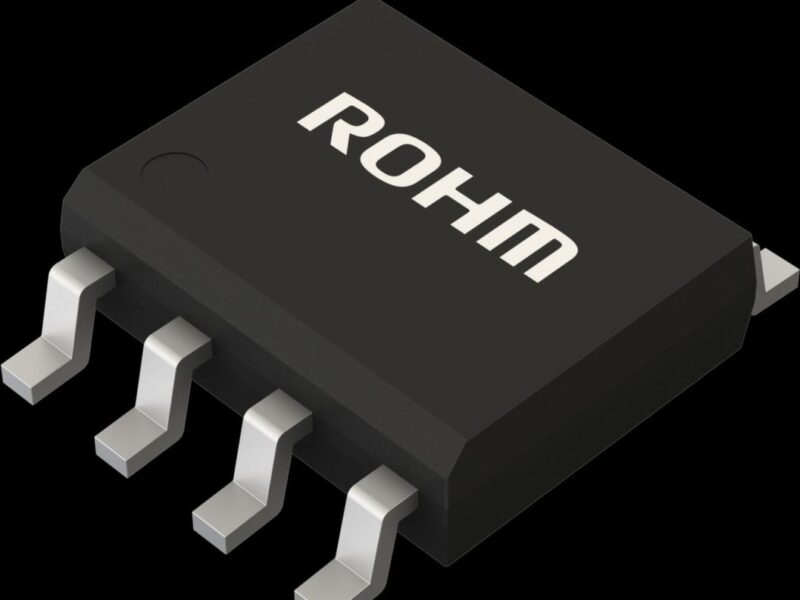

Les broches du pilote de sortie côté source et côté puits sont séparées. Ces broches génèrent une forme d’onde de commutation avec un bord de montée et de descente qui peut être personnalisé en insérant une résistance entre les broches de grille du GaN HEMT. Les composants sont intégrés dans un boîtier SOP-JW8 avec un facteur de forme de 4,9 mm x 6,0 mm x 1,65 mm.
Applications
-
Équipements industriels
-
LiDAR industriel
-
Convertisseurs de bus intermédiaires
-
Convertisseurs DC/DC
Circuit type
