Pilote de courant linéaire : Flexibilité et efficacité pour l’éclairage automobile

Pilote de courant linéaire : Flexibilité et efficacité pour l’éclairage automobile

Nouveaux produits |
Par NicolasFeste

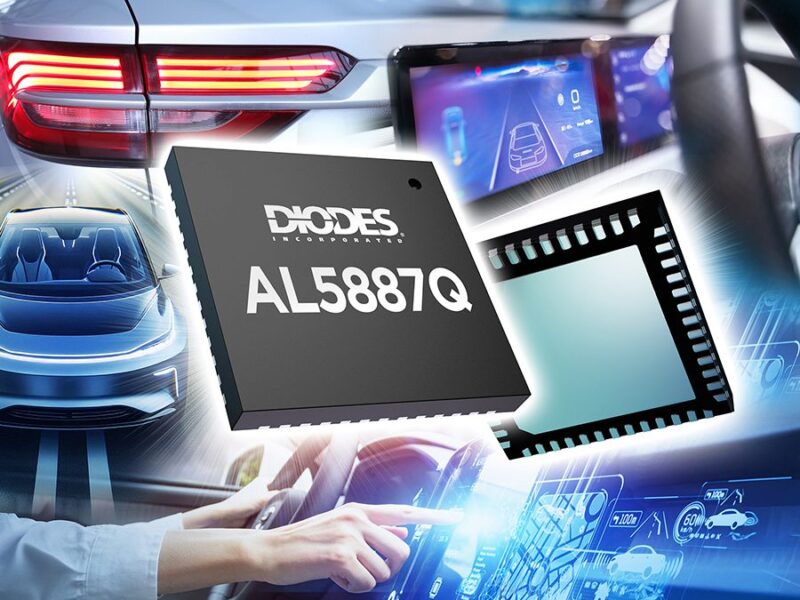

Avec sa capacité à piloter des configurations RGB ainsi que des LED individuelles, le pilote de courant linéaire LED automobile à 36 canaux, AL5887Q, de Diodes Incorporated (Diodes) répond au besoin des OEM de différencier leurs marques en permettant aux concepteurs de créer différents motifs d’éclairage animés et profondeurs de couleur pour les lampes intérieures et extérieures.

Cette capacité de contrôle à double rôle simplifie la conception de ces modules à LED autrefois complexes et, associée à son efficacité élevée, permet d’économiser de l’énergie précieuse. Les applications incluent l’éclairage ambiant intérieur, l’éclairage arrière, les indicateurs de statut de charge des véhicules électriques extérieurs, les systèmes d’infodivertissement, et plus encore.

L’AL5887Q prend en charge jusqu’à 12 modules LED RGB avec trois banques programmables (A, B, C) pour le contrôle logiciel de chaque couleur. Une résistance externe définit le courant de sortie de tous les 36 canaux. En utilisant l’interface numérique sélectionnable par matériel (broche INT_SEL), les concepteurs d’éclairage ont la possibilité de choisir entre I²C ou SPI pour une flexibilité de programmation complète du système.

Le courant de chaque canal est configurable jusqu’à 70mA, permettant une optimisation complète de la clarté visuelle des LED, évitant ainsi le besoin de parallélisme. Les concepteurs bénéficient également du mode d’économie d’énergie automatique de l’appareil de 15µA et de l’arrêt en mode de veille ultra-faible de 1µA lorsque toutes les LED sont éteintes pendant plus de 30ms, aidant à minimiser la consommation d’énergie inutile de la batterie de la voiture.

L’appareil dispose de plusieurs fonctionnalités de protection, y compris une broche FAULT à drain ouvert pour le rapport de défaut et une protection contre la surchauffe (OTP) avec avertissement pré-OTP. Les registres de masque de défaut adressables individuellement et les registres ouverts/courts permettent aux concepteurs d’activer et de désactiver le rapport de défaut pour chacun des 36 canaux du système d’éclairage. Tous les canaux RGB inutilisés peuvent être désactivés par les registres configurables des LED.

L’AL5887Q dispose d’un oscillateur intégré de 16MHz pour le gradation PWM, éliminant le besoin d’une horloge externe, ce qui réduit l’empreinte PCB des modules d’éclairage, facilite la conception et la disposition, et réduit les coûts de la nomenclature (BOM).

Pour optimiser le mélange des couleurs et minimiser le bruit audible, il utilise un registre adressable PWM 12 bits ainsi qu’un générateur PWM interne de 30kHz. L’appareil prend en charge la gradation PWM profonde en modulant le cycle de service du courant constant de 100% à 3%. Une fois que le cycle de service est inférieur à 3%, le circuit interne passe le signal PWM à la gradation analogique pour maintenir la linéarité globale.

L’AL5887Q a une précision de courant de 3% d’appareil à appareil et de canal à canal, ce qui permet aux concepteurs de créer un mélange de couleurs précis et une distribution uniforme des couleurs sur leurs modules d’éclairage et affichages.

L’AL5887Q est spécifié pour une plage de température de fonctionnement de -40°C à +125°C et est disponible dans le boîtier compact W-QFN6060-52/SWP (Type A1) à empreinte mouillable, occupant seulement 6mm x 6mm.

Diodes Incorporated
