OMRON lance un relais de précharge 1 500 V compact pour simplifier la conception des systèmes de stockage d’énergie et des chargeurs rapides EV
Une alternative légère et compacte aux contacteurs haute tension traditionnels

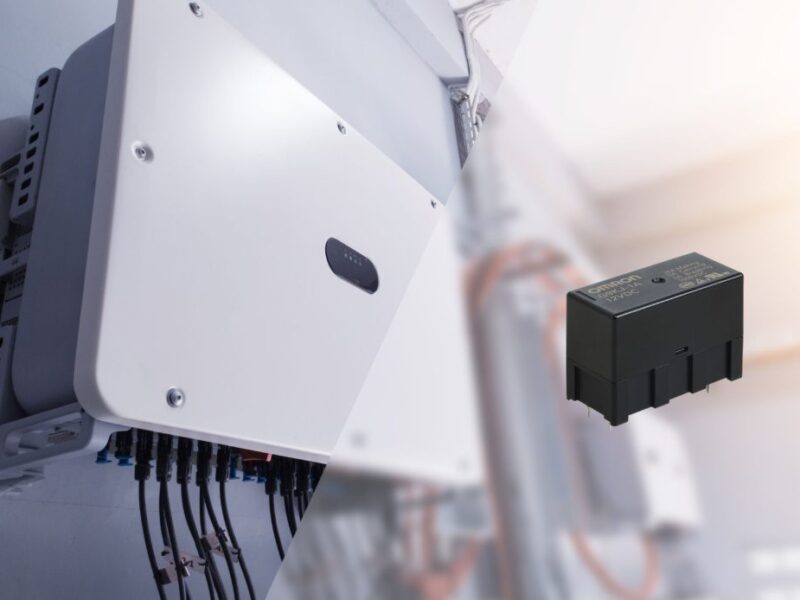

OMRON Electronic Components Europe présente le G9KJ, un relais de précharge optimisé pour les systèmes de stockage d’énergie haute tension (ESS) et les infrastructures de charge rapide pour véhicules électriques.
Conçu pour remplacer les contacteurs haute puissance encombrants, ce relais à montage sur carte offre un courant d’établissement de 25 A et un courant de charge de 5 A, pour des tensions jusqu’à 1 500 VDC, permettant de réduire l’encombrement, la masse, les coûts et le temps d’intégration.
Un relais de précharge pensé pour protéger les étages de puissance
Dans les architectures EV et ESS modernes, la précharge joue un rôle crucial :
→ elle limite les courants d’appel capacitifs,
→ protège le contacteur principal, les condensateurs et les dispositifs de sécurité,
→ évite les déclenchements intempestifs ou resets du système,
→ améliore la longévité de l’ensemble du circuit de puissance.
Les relais G9KJ, grâce à leur résistance en série et à leur capacité à supporter des tensions extrêmes, remplissent ce rôle tout en permettant une intégration PCB plus rapide et plus propre qu’un contacteur classique.
Format miniature, performance maximale
Les relais G9KJ (type 1A SPST‑NO) mesurent seulement
37,2 × 25,5 × 17 mm.
Avantages directs :
- réduction de l’encombrement de la carte,
- simplification de la nomenclature (moins de composants),
- diminution des étapes d’assemblage → accélération du time‑to‑market,
- alternative fiable aux contacteurs HV volumineux.
Caractéristiques électriques essentielles :
- Résistance de contact ≤ 100 mΩ
- Puissance de bobine : 530 mW
→ efficacité énergétique et dissipation minimale.
Réponse aux nouvelles exigences de la mobilité et de l’énergie
Le marché évolue rapidement vers des systèmes haute tension :
- ESS entre 600 et 1 000 V,
- plateformes EV à 800 V, déjà à 1 000–1 500 V pour certains modèles premium.
Ces tensions plus élevées offrent :
- recharge ultrarapide,
- réduction du câblage,
- meilleure efficacité globale,
- densité de puissance accrue.
Les relais G9KJ d’OMRON répondent à ces besoins en offrant une solution standardisée, compacte, fiable et scalable.
Le relais G9KJ permet aux fabricants de batteries, chargeurs, onduleurs et convertisseurs :
- de réduire le poids et la complexité des systèmes,
- d’améliorer la sécurité et la fiabilité de la précharge,
- d’obtenir une meilleure intégration sur carte,
- d’optimiser le coût total de fabrication,
- et de se préparer aux futures architectures haute tension de la mobilité électrique et du stockage d’énergie.
