Nouvelle famille de circuits intégrés à commutation avec plusieurs sorties régulées indépendamment

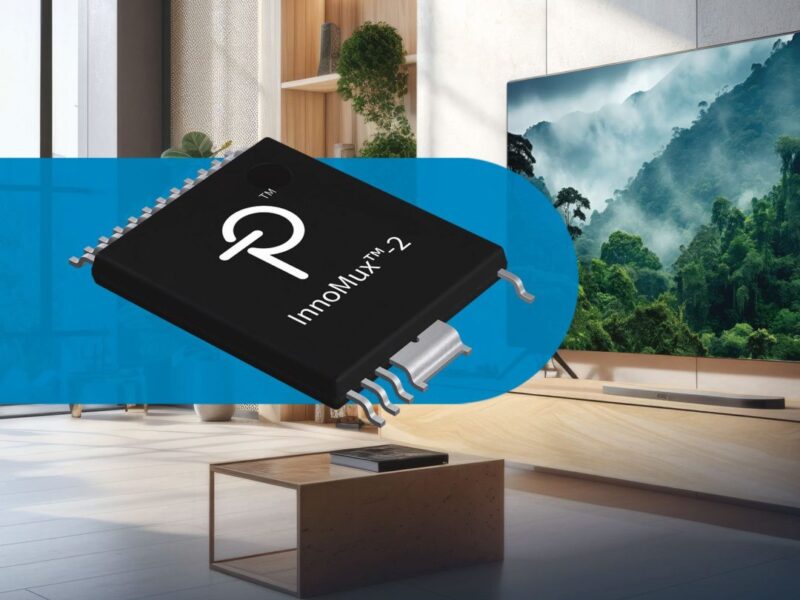

Power Integrations a annoncé la famille InnoMux-2 de circuits intégrés d’alimentation hors ligne multi-sorties à un seul étage, régulés indépendamment.
Les circuits intégrés InnoMux-2 consolident les étages de conversion CA-CC et CC-CC en aval dans une seule puce, fournissant jusqu’à trois sorties régulées indépendamment pour une utilisation dans les appareils électroménagers, les systèmes industriels, les écrans et d’autres applications nécessitant plusieurs tensions. L’élimination d’étages CC-CC séparés réduit considérablement le nombre de composants ainsi que l’encombrement sur le circuit imprimé et augmente l’efficacité de jusqu’à 10 points de pourcentage par rapport aux architectures traditionnelles à deux étages. L’efficacité a été améliorée par les transistors en nitrure de gallium PowiGaN 750 V des circuits intégrés, la commutation à tension nulle (sans pince active) et le redressement synchrone.
Roland Saint-Pierre, vice-président du développement de produits chez Power Integrations, a déclaré : « La plupart des systèmes électroniques modernes s’appuient sur de multiples tensions internes pour faire fonctionner diverses applications telles que l’informatique, la communication et des fonctions d’activation – généralement le chauffage, l’éclairage, le son ou quelque déplacement. Mais les pertes à chaque étape de conversion s’additionnent ce qui dégrade les performances du système et dissipe de la chaleur. Le circuit intégré InnoMux-2 surmonte ce défi en fournissant jusqu’à trois sorties de tension régulées indépendamment ou deux sorties de tension et une sortie de courant constant à partir d’un seul étage et permet ainsi d’obtenir un sous-système de puissance compact et efficace avec un faible nombre de composants.
Les circuits intégrés InnoMux-2 fournissent jusqu’à 90 watts de puissance de sortie avec une régulation précise de ±3 % maximum sur toute la ligne d’entrée, charge, température et conditions de courant différentiel. L’efficacité totale du système d’alimentation (du CA au segment CC basse tension régulé) est supérieure à 90 % ; le contrôleur avancé InnoMux-2 gère également l’alimentation à faible charge, évitant ainsi le besoin de résistances de précharge et réduisant la consommation à vide à moins de 30 mW. Cela permet de sauvegarder de la puissance pour les fonctionnalités nécessaires dans les applications soumises à la limite de 300 mW de consommation en veille en vertu de la réglementation européenne sur les produits consommateurs d’énergie (EuP).
Les composants InnoMux-2 tirent parti des boîtiers InSOP 24 et InSOP™™28 à grande efficacité thermique de Power Integrations avec refroidissement par le circuit imprimé, de sorte qu’aucun dissipateur thermique n’est nécessaire. Les options du composant comprennent des sorties doubles et triples à tension constante (CV) ; en option, une sortie peut être dédiée à une alimentation à courant constant (CC), adaptée à l’alimentation des LED dans les écrans ou à la charge rapide d’une batterie interne.
Les applications typiques comprennent les téléviseurs, les moniteurs, les appareils électroménagers, les réseaux, la domotique et l’automatisation, l’éclairage de secours à LED et les alimentations électriques industrielles.
