Nouveau service de prototypage 3D-MID par Beta Layout:

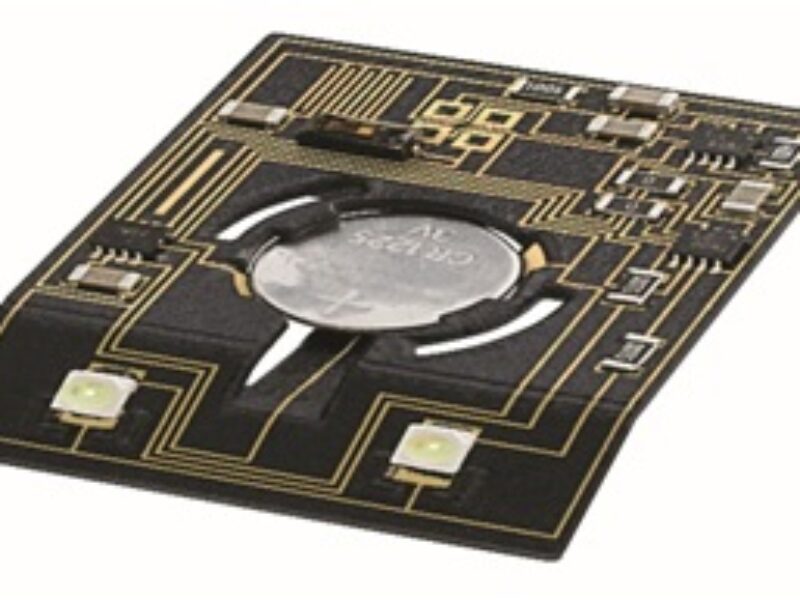

Pour les productions en séries, les circuits sont fabriqués en utilisant le moulage par injection. Produire des prototypes avec ce procédé est beaucoup trop cher. Beta LAYOUT produit maintenant des 3D-MID (systèmes intégrés mécatroniques en 3D) comme alternative rentable.
Spécialiste en services PCB-POOL, Beta LAYOUT produit désormais des supports de circuits prototypes en plastique par impression 3D, qui sont ensuite recouverts d’un vernis de protection spécial.
Les configurations du circuit telles que les interconnexions sont réalisées en utilisant un usinage laser (LDS). Le laser active également le modèle 3D pré-vernis pour permettre la métallisation. L’assemblage du 3D-MID est ensuite réalisé et complété en interne.
Beta LAYOUT peut fabriquer des prototypes 3D-MID d’une taille maximale de 300 x 200 x 25 mm. Le placement des composants électroniques est également possible.
La distance minimale de contact est de 0,65 mm, la largeur de piste minimale est de 0,3 mm et l’écart minimal entre les pistes est de 0,3 mm.
Des spécifications supplémentaires sont disponibles sur demande.
https://www.pcb-pool.com/ppfr/info_pcbpool_3d_mid.html
