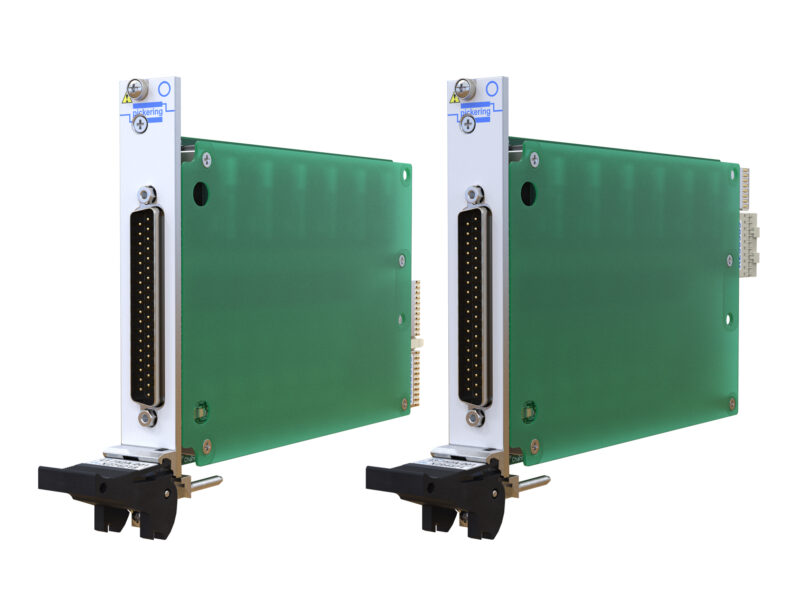

Modules de simulateur de batterie multi-cellules PXI
Chaque simulateur de cellule est très précis, spécifié à ±5 mV de 1 V à 7 V. Ils n’occupent qu’un seul emplacement PXI et sont disponibles avec deux, quatre ou six simulateurs de cellules de batterie par module entièrement isolés de la terre et les uns des autres, facilitant ainsi la connexion en série pour simuler des batteries dans une architecture empilée. La barrière d’isolation de 750 V permet aux modules d’être utilisés pour simuler des piles de batteries de faible puissance qui sont couramment utilisées pour la propulsion des véhicules. L’émulation de charge de batterie est disponible jusqu’à 100 mA.
Chaque cellule fournit des connexions d’alimentation et de détection indépendantes, ce qui permet au simulateur de détecter une charge à distance et de corriger les pertes de câblage. Le simulateur de batterie est conçu pour répondre aux charges dynamiques, minimisant ainsi le besoin de condensateurs de découplage local à la charge. Le module peut également lire indépendamment la tension à la charge (via des lignes de détection) et le courant de sortie pour chaque cellule. Lorsqu’il est fourni avec la lecture I/V, le pilote peut ajuster automatiquement la tension de sortie du module via un système de rétroaction, ce qui permet une plus grande précision.
