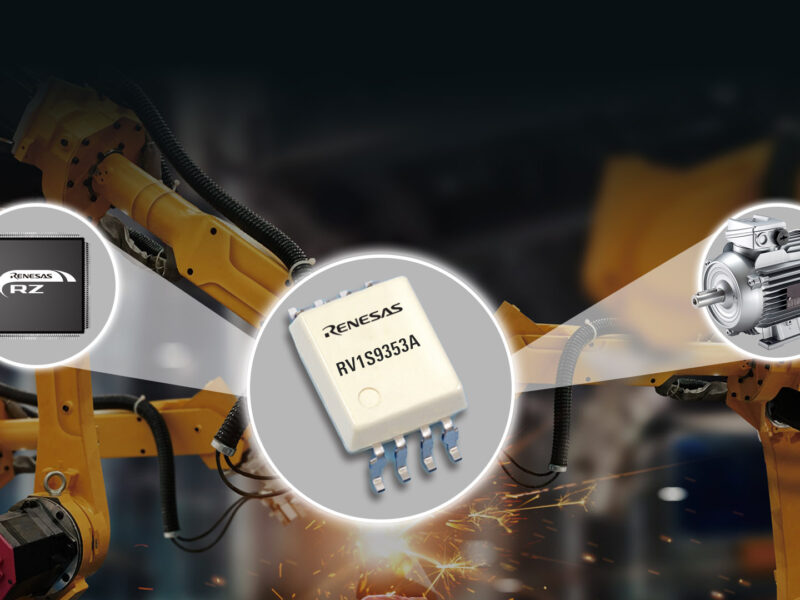

Modulateur Delta-Sigma optiquement isolé haute précision
Le RV1S9353A se connecte directement à un MPU RZ/T et à un MCU RX72M, ou à d’autres MPU, MCU, SoC et FPGA intégrant un filtre numérique. Le RV1S9353A est utilisé dans les contrôleurs de bras robotiques, ainsi que les servo contrôleurs AC et les servo contrôleurs NC utilisés dans une large gamme d’équipements d’usines intelligentes.
La tendance à l’amélioration de la précision de contrôle des instruments industriels stimule la demande d’isolement optique de haute précision. Le RV1S9353A de Renesas répond à ce besoin avec les meilleures fonctionnalités de détection de précision de sa catégorie, y compris une dérive de tension d’offset inférieure, un rapport signal / bruit (SNR) plus élevé, une dérive de tension de référence plus faible en fonction de la température et une résistance d’entrée plus élevée. La faible dérive de tension d’offset du modulateur simplifie la correction de l’offset, son isolation de 5 kV efficaces et sa distance d’isolement de 8 mm sont idéales pour les équipements de contrôle moteur compacts 200 V et 400 V.
Les OEM veulent standardiser leurs conceptions lors du développement et de la certification du produit. Le RV1S9353A répond à cette exigence avec une résistance d’entrée typique de 500 kΩ, ce qui le rend capable à la fois de détection de courant et de surveillance de tension pour une conception plus facile. Mieux encore, la sortie numérique du modulateur ΔΣ avec le filtre numérique auquel il sera connecté suppriment le besoin de conceptions multi composants complexes qui utilisent un amplificateur d’isolation analogique traditionnel avec filtre analogique et plusieurs autres composants.
« Le modulateur RV1S9353A ΔΣ offre à nos clients la précision et le contrôle absolus les plus élevés nécessaires pour moderniser les usines intelligentes d’aujourd’hui », a déclaré Chris Stephens, vice-président des communications et contrôle moteur, division industrielle et communications chez Renesas. « Sa résistance d’entrée plus élevée et sa capacité à fournir à la fois une détection de courant et une surveillance de tension simplifient la conception et réduisent les coûts tout en répondant aux normes de sécurité UL, CSA et VDE. »
Le nouveau modulateur RV1S9353A ΔΣ rejoint la famille de produits optoélectroniques de Renesas, y compris les photo coupleurs avec sortie bufferisée et communication à grande vitesse jusqu’à 15 Mbps, ainsi que les circuits d’usage général avec sortie à transistor avec tension d’isolement élevée, fonctionnement à haute température et respect de diverses normes de sécurité internationales. Les photo coupleurs de contrôle moteur (variateur IPM et variateur IGBT) présentent une tension d’isolation élevée, un fonctionnement à haute température, un courant de sortie élevé et une commutation à haute vitesse.
www.renesas.com/products/optoelectronics.html
