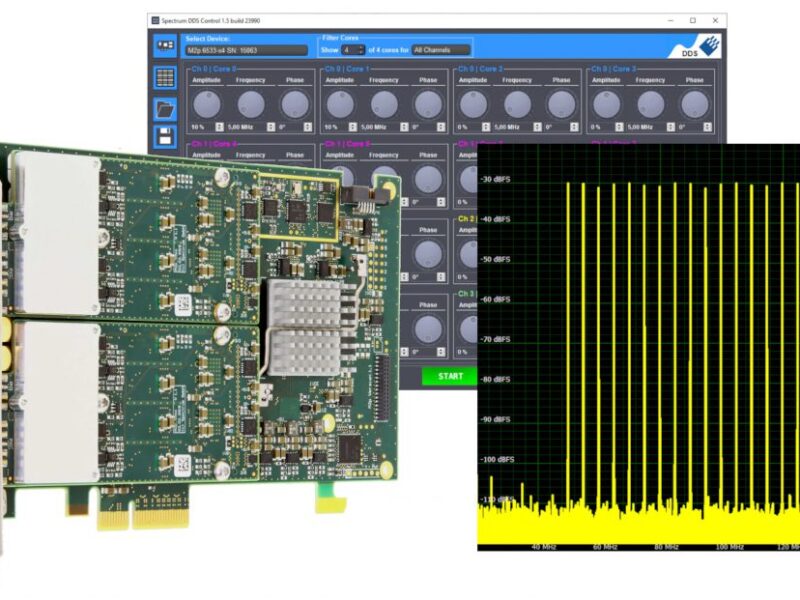

Les générateurs de formes d’onde arbitraires de Spectrum gagnent en flexibilité grâce à la nouvelle option DDS
Une évolution clé pour la génération de signaux avancés
Spectrum Instrumentation enrichit ses générateurs de formes d’onde arbitraires (AWG) série 65xx avec une option DDS (Direct Digital Synthesis), offrant une solution économique et extrêmement flexible pour la génération :
-
de signaux sinusoïdaux,
-
de signaux modulés,
-
de trains d’ondes,
-
de références de précision,
-
de combinaisons multitonales,
-
de balayages de fréquence.
Avec cette mise à jour, plus de 70 modèles AWG de Spectrum deviennent compatibles avec le mode DDS, couvrant plusieurs canaux et une plage de fréquences jusqu’à 3,9 GHz.
Mode DDS : jusqu’à 16 tones sinusoïdales par canal, ajustables en nanosecondes
En mode DDS, les AWG de la série 65xx permettent :
- la génération de 16 tonalités indépendantes par canal,
- une définition simple via quelques commandes,
- une interface de contrôle dédiée,
- un réglage fréquence / amplitude / phase avec modifications toutes les 8 ns.
Cette combinaison élimine :
- les lourds transferts de données vers l’AWG,
- les calculs complexes de formes d’onde.
Résultat : création instantanée de signaux multitonaux et modulés, idéale pour les tests dynamiques et sources agiles de fréquence.
Plateforme AWG 65xx : polyvalente, compacte, hautes performances
Les AWG 65xx sont conçus pour les environnements de test les plus exigeants :
Caractéristiques clés :
- fréquence d’échantillonnage : 40 à 125 Méch/s,
- résolution : 16 bits,
- bande passante : jusqu’à 70 MHz,
- 1 à 8 canaux par carte,
- jusqu’à 80 canaux synchronisés dans un système complet,
- formats : PCIe et LXI Ethernet.
Ils s’intègrent aussi bien en laboratoire que dans des systèmes de test automatisés de grande envergure.
Mode DDS : signaux agiles et contrôle temps réel
La nouvelle option DDS offre :
- configuration fine des pentes de fréquence / amplitude,
- séquencement flexible des commandes,
- adaptation temps réel des signaux.
Applications typiques :
- tests de filtres et d’amplificateurs,
- balayages de résonance,
- compensations de dérive,
- stimulation de réseaux.
Logiciels & support : un environnement complet
Tous les AWG 65xx utilisent la suite logicielle unifiée Spectrum :
- support Windows & Linux,
- exemples Python, MATLAB, C++, LabVIEW,
- API Python haut niveau,
- interface graphique DDS CONTROL incluse.
Avantages :
- intégration système simplifiée,
- aucune programmation nécessaire pour les tâches courantes,
- mises à jour logicielles & firmware gratuites,
- support technique à vie.
Spectrum transforme ses AWG en générateurs de signaux hybrides (AWG + DDS), combinant :
- la souplesse d’un AWG,
- la rapidité et la précision du DDS,
- la simplicité logicielle,
- la réduction des coûts de test,
- la possibilité de créer des signaux agiles sans complexité.
Un atout majeur pour les bancs de test modernes, la R&D électrotechnique, l’industrie, l’aérospatial ou le médical.
