La mesure de la température dans le circuit d’attaque de la grille augmente la puissance de l’ESS
Power Integrations a lancé un pilote de grille à deux canaux sur une seule carte avec un capteur de température intégré pour améliorer l’efficacité énergétique.

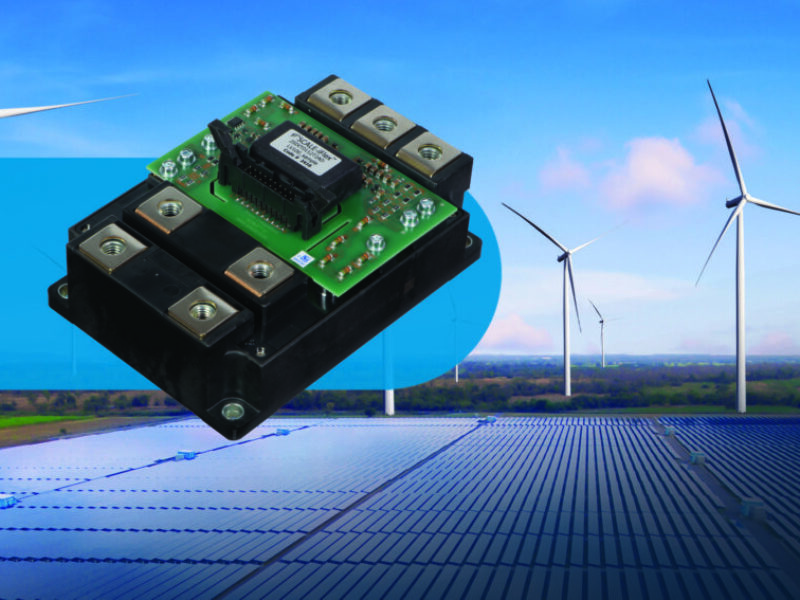

La famille de pilotes de grille plug-and-play SCALE-iFlex XLT à deux canaux peut être utilisée avec les modules LV100 (Mitsubishi), XHP 2 (Infineon), HPnC (Fuji Electric) et les modules IGBT équivalents jusqu’à une tension de blocage de 2300 V pour les installations d’énergie éolienne, de stockage d’énergie et d’énergie solaire renouvelable.
Le pilote de grille comprend une lecture de température NTC pour améliorer la précision, la fiabilité et augmente l’utilisation du module jusqu’à 30 pour cent. La lecture NTC isolée réduit également la complexité du matériel, en éliminant les câbles multiples, les connecteurs et les circuits supplémentaires concernant l’isolation.
Thorsten Schmidt, responsable du marketing produit chez Power Integrations déclare :
» C’est un véritable défi de construire un pilote de grille monocarte pour ces modules IGBT de type « new dual’ ». Les pilotes de grille SCALE-iFlex XLT s’insèrent dans le gabarit du module, offrant ainsi aux concepteurs de systèmes de conversion une grande liberté de conception mécanique.
- Nous lisons le signal NTC, le convertissons et l’envoyons via le transformateur, pour une isolation plus élevée. Nous avons commencé ainsi avec l’introduction du routage SCALE-iFlex à travers le transformateur et le NTC à l’intérieur du module. Avec un meilleur modèle thermique utilisant des données de température réelles, les performances du silicium sont améliorée avec des marges de conception plus étroites qui permettent une augmentation de 25 à 30 % de la puissance. Le pilote de grille monocarte mesure 98 x 65,5 mm et 31,3 mm de haut. Il compte 160 composants au lieu de plus de 250 dans une empreinte de 108 x 68 mm.
- Nous nous intéressons à la tension de 2300 V car, dans le domaine du stockage de l’énergie photovoltaïque, c’est la tension maximale envisagée et c’est une nouvelle classe de tension qui est introduite actuellement. C’est en fait une extension de la famille SCALE-iFlex avec des modules doubles allant jusqu’à 2300 V en fonctionnement unique plutôt qu’en parallèle. «
- Cette solution à carte unique présente deux avantages : un faible nombre de composants et une fiabilité accrue par rapport à deux ou trois cartes empilées. De plus, l »adaptation aux modules d’alimentation existants est facile.
- Une carte unique est un avantage dans une topologie à trois niveaux et nous développons une conception de référence pour cette topologie, car il s’agit de la nouvelle norme de facto pour l’industrie de 1200V, 1700V et jusqu’à 2300V que nous traitons.
- Grâce à la ligne de fuite de notre conception, nous pouvons assurer une isolation renforcée jusqu’à 1700 V et une isolation de base à 2300 V. Nous ne prévoyons pas d’isolation renforcée à 2300 V, car il faut augmenter le dégagement, la ligne de fuite et la taille du transformateur, mais nous pouvons y remédier avec le SCALE-iFlex, qui a un transformateur plus grand.
- Nous avons quelques clients principaux et nous avons conçu ce produit en grande quantité, sur mesure, et nous le fournissons maintenant en tant que produit standard ».
Le pilote de grille utilise le jeu de puces SCALE-2 qui minimise le nombre de composants, et améilore la fiabilité.
