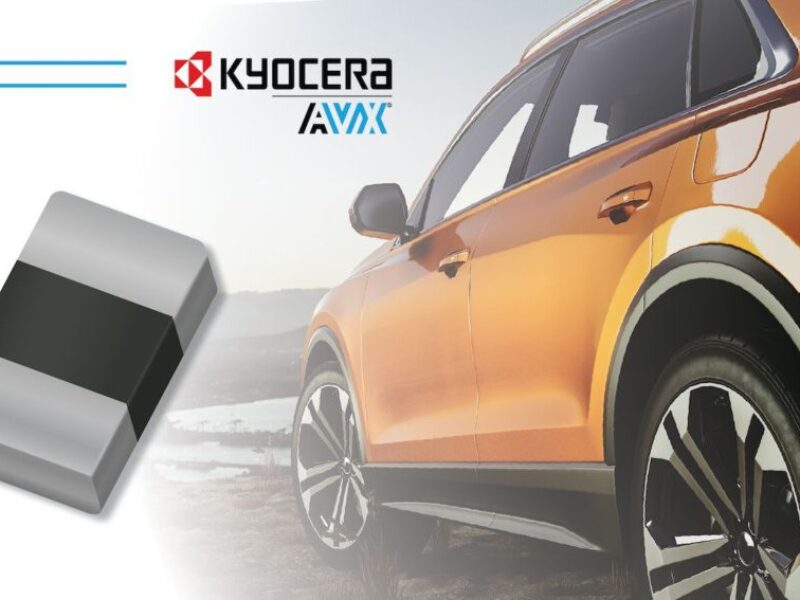

Des varistances multicouches qualifiées pour les applications Ethernet automobiles
En tant que membre de l’Alliance OPEN, KYOCERA AVX a étendu sa gamme AntennaGuard éprouvée, hautes performances et à très faible capacité avec l’ajout de deux nouveaux MLV qui répondent aux exigences de test IEEE 1000BASE-T1 et 100BASE-T1, surpassent considérablement les solutions de diodes concurrentes et offrent une fiabilité exceptionnelle dans les boîtiers 0402 et 0603 peu encombrants.
Les nouveaux MLV de la série ASPGuard présentent des capacités de gestion du courant et de l’énergie élevées, une protection bidirectionnelle contre les surtensions, des temps de réponse ultra-rapides, inférieurs à la nanoseconde et des capacités multi-coups. Ils fournissent également une atténuation EMI/RFI dans leur état off, ce qui peut réduire ou même éliminer le besoin de condensateurs CEM supplémentaires, et offre une perte d’insertion plus faible, un courant de fuite plus faible et une fiabilité inégalée par rapport aux solutions de diodes concurrentes. En outre, ils sont qualifiés selon les normes OPEN (One-Pair Ethernet) Alliance pour les applications Ethernet automobiles et AEC-Q200.
Les applications idéales pour la série ASPGuard comprennent les réseaux Ethernet automobiles, les appareils IoT, les systèmes d’automatisation et de contrôle industriels, la robotique, les circuits RF et optiques, les capteurs, les lignes de données à haut débit, les antennes, les radars, les dispositifs Bluetooth et d’autres applications haute densité sensibles à la capacité sur les marchés de l’automobile, de l’industrie et de l’électronique grand public.
Disponibles dans des tailles de boîtier ultraminiatures 0402 et 0603 avec des hauteurs respectives maximales de seulement 0,5±0,10 mm et 0,80±0,15 mm, les MLV de la série ASPGuard de KYOCERA AVX sont conçus pour des tensions de fonctionnement allant de 18 à 70 VCC, des valeurs de capacité allant de seulement 1,5 à 4,7pF, des transitoires d’énergie de 0,02 à 0,04J, 1 à 3 A de courant de crête et des températures de fonctionnement aussi basses que -55 ° C et aussi élevées que + 150 ° C. La série offre également jusqu’à 25 kV de protection contre les décharges électrostatiques (ESD) selon la norme CEI 61000-4-2 et répond aux exigences de démarrage rapide de 48 VCC.
Actuellement, les deux nouveaux MLV de la série ASPGuard qualifiés selon la norme OPEN Alliance ne sont disponibles que dans le package 0402. Le premier (VCAS04AP701R5YAT) est conçu pour 70VDC et 1.55pF avec une tolérance de capacité de ±0.13pF et conçu pour une utilisation dans les applications Gigabit Ethernet 1000BASE-T1, tandis que le second (VCAS04AP704R7LAT) est conçu pour 70VDC et 4.7pF avec une tolérance de capacité de ±1pF et conçu pour une utilisation dans les applications Ethernet automobiles 100BASE-T1 (100Mb/s).
Les MLV de la série ASPGuard sont également équipés de terminaisons nickel/étain conformes à la directive RoHS et emballés sur des bobines de 7 » ou 13 » en quantités de 4 000 ou 10 000 pièces pour une compatibilité avec les équipements de traitement automatisé. Le délai d’exécution de la série est actuellement de 16 semaines.
