Des convertisseurs pour les applications IoT dans l’automobile
Le domaine des transports et de l’automobile inclut une très grande variété d’applications demandant des solutions de conversion d’énergie capables de fournir une tension très stable, exempte des perturbations de ligne, à un nombre croissant d’objets et d’applications connectés IoT (Internet of Things).
« Les nouvelles applications embarquées dans les véhicules d’urgence ou dans les dernières générations de flottes de bus longue distance, comme la radiolocalisation ou les systèmes de vidéo individuelle, requièrent davantage de performances que par le passé, » indique Patrick Le Fèvre, Directeur du Marketing chez Powerbox. « Les nouvelles séries ENA100 et ENA200 ont été développées pour simplifier leur utilisation, avec une très haute attention sur la qualité et la fiabilité, plaçant ces produits en tête de leur catégorie. »

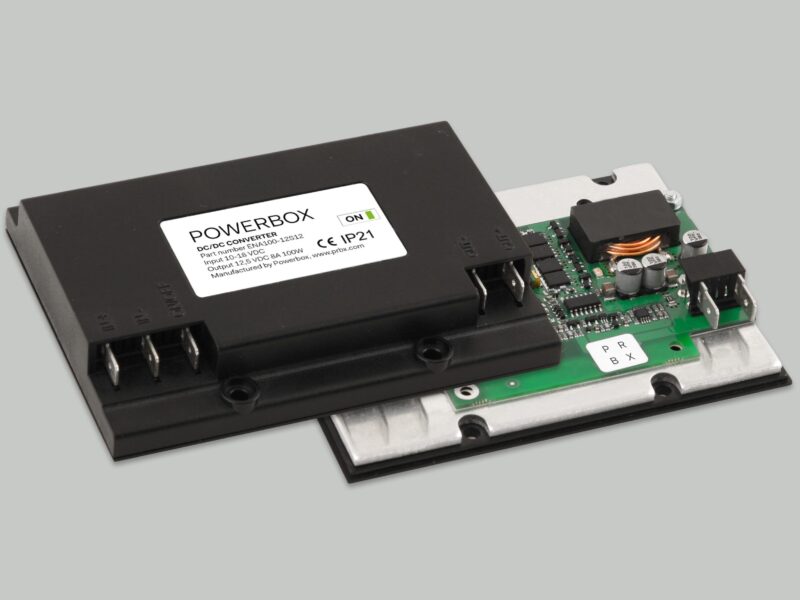

Développées à partir d’une plate-forme combinant des transformateurs de très faible hauteur et un montage simple face, répondant aux exigences d’environnements humides et spécifiques à ce segment, ces deux séries sont intégrées dans un boîtier plastique standardisé de 116 x 88 pour seulement18 mm de hauteur et de protection IP21. Le circuit imprimé et ses composants sont enrobés d’un vernis de protection. Afin de garantir un niveau de rendement énergétique élevé, ainsi qu’une haute fiabilité, l’étage de conversion de puissance utilise des composants choisis pour leurs performances en termes de robustesse et fiabilité.
Le boîtier standardisé rend les modules 100 W et 200 W interchangeables sans aucune modification mécanique. Une plaque de dissipation percée de quatre trous facilite leur assemblage sur le châssis du véhicule ou sur une plaque dissipatrice. Le faible poids de moins de 500 grammes de ces modules permet d’augmenter leurs performances lors de vibrations et de répondre aux conditions de tests (5-50 Hz, accélération ±7,35 m/s2). L’entrée et la sortie sont équipées de connecteurs industriels standard au format de 6.3 mm. Un voyant à LED intégré au boîtier indique l’état de la tension de sortie.
Couvrant une large plage d’applications allant de 10 V à 120 VDC grâce à un choix de tensions d’entrée de 10 V à 18 V, 18 V à 32 V, 36 V à 75 V et 55 V à 120 V, les deux séries sont proposées dans les quatre tensions de sortie de 12.5 V, 14.5 V, 24.5 V et 28 V, offrant un courant de 8 A à 16 A en fonction de la tension. Utilisant une topologie à faibles pertes, elles offrent un rendement énergétique jusqu’à 96%.
Dotés d’une isolation galvanique de 500 VDC, ces convertisseurs possèdent un filtre d’entrée à haute efficacité réduisant le niveau de réjection sur la ligne, un très faible niveau de perturbation radioélectriques (EMI) et supportent une tension transitoire de 2 KV. Ils intègrent également, une protection contre les courts-circuits avec une limitation de courant d’environ 110%, une autre en température avec contrôle intelligent, et un retour automatique après défaut garantissant un redémarrage en toute sécurité. Ils fonctionnent dans une plage de température ambiante de -20 °C à +50 °C et jusqu’à +70 °C mesurée au niveau du boîtier.
En conformité avec les spécifications relatives aux transports, ces deux séries répondent aux normes d’immunité EN61000-6-2 ; 4-2/3/4/5/6 et signaux radioélectriques conduits et émis EN55022B, ainsi qu’aux normes d’immunité ISO7637-2 et EN12895:2000. Elles sont aussi en conformité avec le RoHS II et REACH.
