Des capteurs imprimés analysent la marche et la course à pied
L’électronique imprimée sur tout types de supports est promise à un bel avenir. La société Quad Industries dispose pour ce marché d’une capacité de production en volume de circuits fonctionnels en sérigraphies avec un pas très fin. Son directeur de la R&D, Wim Christiaens a présenté lors de l’AFIP les possibilités offertes par la combinaison de substrats tels que le PET, le papier, le textile, le métal ou le verre avec des encres étirables pour la conception de capteurs, d’ actionneurs, de batteries, d’écrans, ou même des circuits NFC.
Typiquement, les partenaires de Quad Industries et les clients investissent dans le développement de prototypes fonctionnels répondant à leurs projets. Quad Industries est propriétaire d’ une licence de fabrication « Enfucell, SoftBattery », qui lui donne une grande flexibilité pour concevoir et intégrer une batterie dans un système. Ainsi dans la présentation de Wim Christiaens, l’exemple mis en avant intègre un enregistreur de température constitué d’une puce capteur de température de NXP implantée sur une feuille de PET mince imprimée avec en plus une batterie, une antenne NFC et toutes les interconnexions utiles.
en développement avec Medilogic

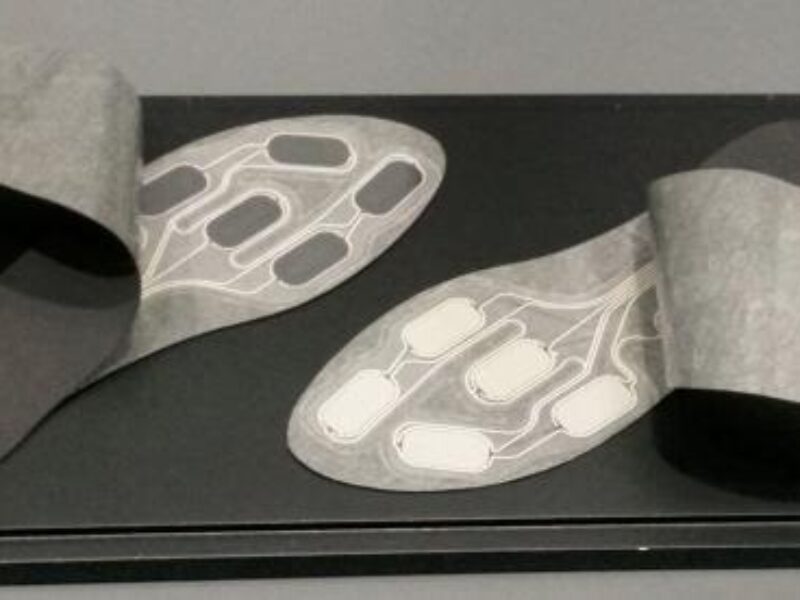

Un autre exemple intéressant fut la présentation d’une semelle intérieure de chaussure, développée en collaboration avec la société allemande Medilogic. Elle permet l’enregistrement dynamique sans fil de la pression sous le pied et peut trouver des applications dans la rééducation ou d’autres domaines. Pour cette application, la société a utilisé des encres d’argent et de carbone pour imprimer des capteurs capacitifs à travers plusieurs couches de textile. Au total 14 zones de détections se connectent à un dispositif de lecture portable.
Puisque que chaque application est conçue sur mesure, Wim Christiaens considère que les plages de mesure et le positionnement des cellules de détection devraient être adaptées aux besoins de chaque application, le principal facteur limitant restant à ce jour l’interconnexion avec le câble plat. Ainsi cette application de mesure de la pression sur une semelle intérieure de chaussure peut déboucher sur un vaste marché si le client et le partenaire ATO-gear réussissent à capter l’intérêt du fitness et des passionnés de course à pied.
*Nouvelles techniques d’impressions utilisées dans l’industrie
