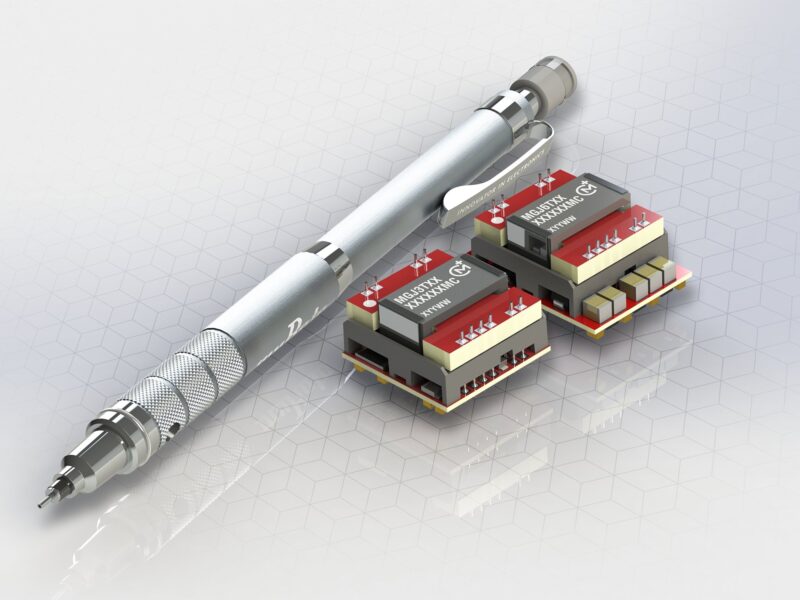

Convertisseurs DC-DC isolés pour IGBT et MOSFET
Ces convertisseurs sont proposés avec un choix étendu de tensions d’entrée avec les plages de 4,5 à 9 VDC pour +5 V nominal, de 9 à 18 V pour 12 V nominal et de 18 à 36 V pour 24 V nominal. De plus, leurs sorties sont configurables en +15 et -5 VDC ou +20 et -5 VDC pour répondre à différents besoins.
La version 3 W mesure 23,11 x 22,61 x 14,65 mm et celle en 6 W, 31,24 x 22,61 x 14,65 mm. Les deux peuvent fonctionner dans la gamme de températures de -40 °C à +105 °C. La protection contre les courts-circuits et les surcharges maintient le fonctionnement en cas de défaillance du système. Parmi les autres entrées, une broche de sélection est destinée à la gestion de la consommation et une autre pour la synchronisation de fréquence, ce qui facilite la conception du filtre CEM.
Les applications types de ces séries comprennent les entraînements par moteur, les systèmes antipatinage et les générateurs éoliens.
