Convertisseurs DC/DC à très large plage de tension d’entrée pour les secteurs du ferroviaire et du transport
Avec une plage de tension d’entrée comprise entre 12 V et 160 V (rapport 13:1), les gammes MAD33 (8 W), MAD32 (10 W), MAE35 (15 W) et MAF35 (20 W) ont été développées pour apporter aux concepteurs de systèmes une référence de produit unique. Il est ainsi possible de répondre aux besoins d’alimentation d’un très large éventail d’applications pour l’industrie du transport (par exemple ferroviaire, automatisation industrielle et automobile, télécommande radio), avec, à la clé, la possibilité de réduire les stocks, les délais de mise sur le marché et la documentation.
Les gammes MAD-MAE-MAF sont conçues pour répondre aux spécifications ferroviaires EN50155, EN50121-3-2, EN61373 et EN45545, mais aussi ISO7637-2 pour les véhicules en 24 V et EN12895 pour les chariots élévateurs et d’autres applications industrielles, comme la robotique. Le modèle MAD33 8 W est conditionné dans un boîtier DIP24 standard, et les modèles MAD32, MAE35 et MAF35 sont intégrés dans un boîtier de 2 x 1 pouces. Les quatre gammes bénéficient d’un taux de rendement nominal de 86 %, performance exceptionnelle compte tenu du rapport de 13:1 de la plage de tensions d’entrée.
Avec le développement de l’Internet des objets (IdO) et des appareils connectés, le nombre de points d’interaction et de capteurs augmentent rapidement. Les concepteurs de systèmes se trouvent face à des situations difficiles puisqu’ils ont à développer des produits capables de fonctionner dans des applications nombreuses et différentes, alimentées par des tensions très diverses. Le défi qu’ils ont à relever est donc celui de la polyvalence. À titre d’exemple, la norme ferroviaire EN50155 ne spécifie pas moins de six tensions de bus différentes (24 V, 37,5 V, 48 V, 72 V, 96 V et 110 V), en tenant compte des coupures d’alimentation (chutes de tension) et des pics de tensions transitoires au démarrage. Nombre d’appareils devant être connectés à l’une de ces six tensions, les concepteurs doivent garantir que l’équipement fonctionnera entre 14,4 V et 154 V, avec coupure d’alimentation (chute de la tension jusqu’à 14,4 V) et tension transitoire d’une seconde (1 s) de 154 V, conformément à la norme EN50155. Avec une plage de tensions d’entrée en fonctionnement comprise entre 12 V et 160 V et une plage de puissances comprise entre 8 W et 20 W, les nouvelles gammes de convertisseurs MAD-MAE-MAF de Powerbox forment un véritable « couteau suisse » de solutions d’alimentation, ce qui permet de simplifier la conception, de réduire les délais de mise sur le marché et de diminuer la documentation et les stocks.

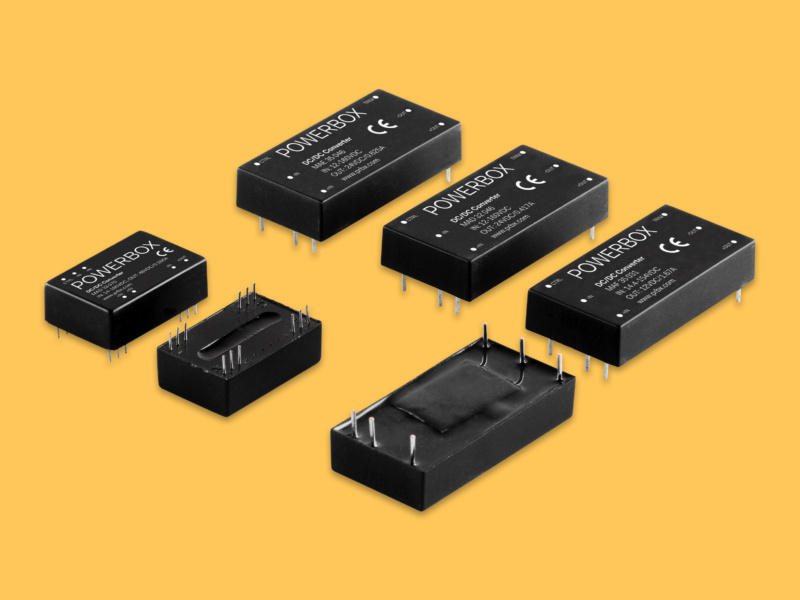

Offert avec quatre tensions de sortie de 5, 12, 24 et 48 V dans des conditions de convection naturelle, le modèle MAD33 délivre 8 W et le modèle MAD32 10 W. Le convertisseur MAD33 est proposé en boîtier DIL (Dual In Line) (31,8 x 20,3 x 12,7 mm) et le convertisseur MAD32 en boîtier standard de 2 x 1 pouces (50,8 x 25,4 x 10,2 mm). Les modèles 15 W MAE35 et 20 W MAF35 sont proposés en trois tensions de sortie (12, 24 et 48 V) et, de manière similaire, en boîtiers 2 x 1. Toutes les gammes assurent une puissance de sortie nominale à des températures ambiantes atteignant 60 °C et continuent à assurer ce niveau de puissance avec une correction de la capacité nominale jusqu’à 100 °C pour le boîtier. Le produit DIP24 MAD33 et les produits 2 x 1 MAD32, MAE35 et MAF35 sont incorporés dans des boîtiers en matière plastique de couleur noire.
Conçues pour les environnements agressifs, les gammes MAD-MAE-MAF résistent aux chocs thermiques et aux vibrations, conformément aux normes EN61373 et MIL-STD-810F, et répondent aux exigences de la norme EN45545-2 feu-fumées.
