Le rôle critique des boîtiers arrière dans les haut-parleurs miniatures
Les haut-parleurs ne dépendent pas uniquement de leur conception interne, mais aussi de l’environnement dans lequel ils fonctionnent. Pour les haut-parleurs miniatures et micro, le boîtier arrière est un élément clé du système, influençant à la fois les performances acoustiques et la fiabilité à long terme. Pour comprendre pourquoi, il faut commencer par l’architecture de base d’un haut-parleur.
Comment fonctionnent les haut-parleurs ?
Tous les haut-parleurs fonctionnent de la même manière : une bobine mobile suspendue dans un champ magnétique fait avancer et reculer la membrane, générant les ondes de pression sonore que nous percevons comme du son.
Leur principale différence est la taille. Les haut-parleurs standards bénéficient de membranes plus larges et de suspensions plus robustes, ce qui les rend moins sensibles aux petites variations de pression d’air. En revanche, les haut-parleurs miniatures et micro utilisent souvent une suspension plus fine et plus souple, très sensible à l’environnement acoustique. Cette sensibilité rend la conception du boîtier particulièrement critique pour les petits formats, mais les mêmes principes – gestion de la contre-pression, stabilisation du mouvement de la membrane et ajustement de la réponse en fréquence – s’appliquent également aux haut-parleurs plus grands lorsqu’on recherche des performances de précision. Pour l’illustrer concrètement, examinons le rôle du boîtier arrière. Pour plus d’informations sur les bases des haut-parleurs, consultez notre blog « Tout ce qu’il faut savoir sur les haut-parleurs en conception audio ».

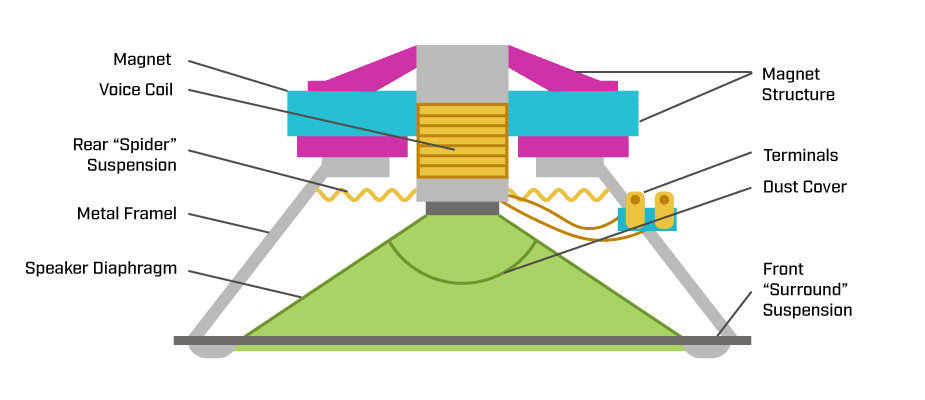

Construction typique d’un haut-parleur
Qu’est-ce qu’un boîtier arrière de haut-parleur ?
Un boîtier arrière est la cavité située derrière le haut-parleur qui contient et contrôle l’air déplacé lors du fonctionnement. Dans les haut-parleurs miniatures, cet espace joue un rôle déterminant, tant pour les performances acoustiques que pour la fonction mécanique.
Le boîtier offre une contre-pression qui influence le mouvement de la membrane, açonnant la réponse en fréquence et le niveau de pression sonore (SPL). Si la majorité des haut-parleurs miniatures peuvent bénéficier d’un boîtier arrière, certains modèles en dépendent entièrement pour fonctionner. Dans ces cas, le boîtier arrière fait partie intégrante de la stabilité mécanique, devenant un composant essentiel du système de haut-parleur, et non un simple support.
Pourquoi certains haut-parleurs miniatures nécessitent-ils un boîtier arrière ?
Certains haut-parleurs miniatures sont conçus pour dépendre d’un boîtier arrière afin de fonctionner correctement. Dans ces conceptions, le boîtier fournit une contre-pression essentielle, agissant comme un ressort mécanique, contrôlant le mouvement de la membrane et protégeant les composants internes.
Cette approche présente des avantages majeurs. En transférant une partie de la fonction de suspension au boîtier, ces haut-parleurs peuvent être plus fins et plus compacts tout en offrant de bonnes performances. Ils atteignent souvent une meilleure efficacité à taille égale, peuvent restituer des fréquences plus basses que des modèles équivalents en fonctionnement libre et permettent aux concepteurs d’ajuster la réponse acoustique en modifiant le volume du boîtier.
Sans le boîtier spécifié, la membrane peut se déplacer de manière excessive, sollicitant fortement la suspension. Cet excès de course peut provoquer un étirement, une déformation, voire une déchirure, entraînant une défaillance prématurée du haut-parleur. Au-delà des risques mécaniques, l’utilisation d’un haut-parleur sans son boîtier requis dégrade les performances : SPL réduit, réponse en fréquence limitée et son déformé.
Comme ces modes de défaillance sont courants dans les conceptions compactes à suspensions fines, il est essentiel de respecter les recommandations des fiches techniques et d’intégrer le boîtier arrière spécifié. Ne pas respecter ces exigences peut entraîner des retours, des réclamations au titre de la garantie et des retards coûteux.

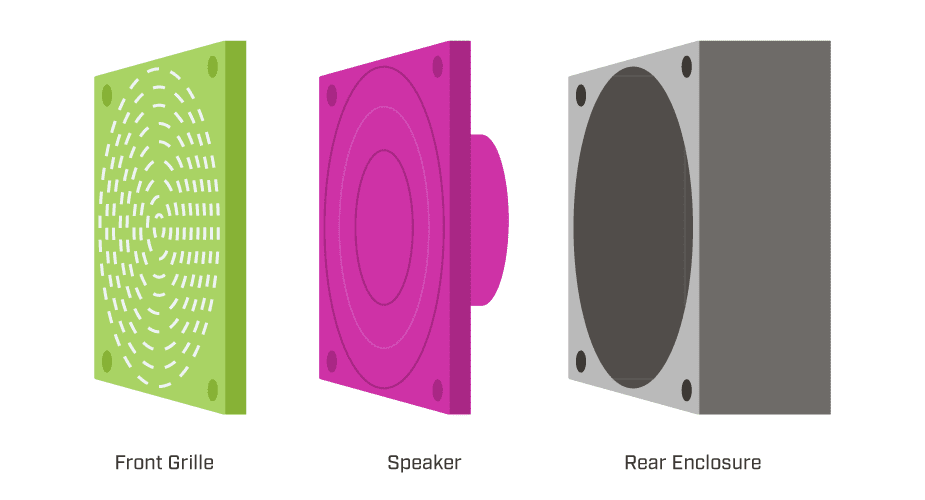

Exemple d’un boîtier de haut-parleur miniature avec parties avant et arrière
Pourquoi de nombreux haut-parleurs bénéficient-ils d’un boîtier arrière ?
Tous les haut-parleurs ne sont pas conçus pour nécessiter un boîtier arrière. De nombreux haut-parleurs miniatures, micro et même standards sont conçus pour fonctionner à l’air libre et peuvent s’en passer. Cela dit, l’intégration d’un boîtier apporte malgré tout des avantages notables.
Pour les haut-parleurs miniatures, un boîtier additionnel peut renforcer les basses, lisser la réponse en fréquence et réduire la distorsion, permettant à de petits appareils de produire un son au-delà des attentes. Pour les haut-parleurs standards, les boîtiers permettent d’ajuster les performances, d’éliminer les résonances indésirables ou d’optimiser la sortie dans des volumes contraints.
Considérer le boîtier comme un élément actif de la conception (en adaptant le volume à la compliance, en assurant une bonne étanchéité et en évaluant les options scellées ou ventilées) améliore l’efficacité et permet un rendu sonore plus équilibré. Même lorsqu’il n’est pas indispensable, ces bénéfices expliquent pourquoi de nombreux haut-parleurs tirent avantage d’un boîtier.
Concevoir en tenant compte du boîtier arrière
Lorsqu’il est requis, intégrer correctement un boîtier arrière est crucial pour atteindre les performances et la fiabilité attendues. Commencez par examiner la fiche technique du haut-parleur, en portant une attention particulière aux « conditions » associées au paramètre SPL. Si un boîtier arrière est requis, son volume sera indiqué en centimètres cubes (cc). Si aucun volume n’est mentionné, le haut-parleur n’en nécessite pas, mais un boîtier peut néanmoins être ajouté pour ajuster les performances.
Le volume du boîtier influe directement sur les caractéristiques acoustiques, comme la réponse en fréquence et le SPL. Une tolérance de ±10 % est généralement acceptable, mais se rapprocher autant que possible du volume spécifié garantit des résultats cohérents.
Prototyper avec le boîtier en place est essentiel. Tester à l’air libre peut produire des résultats trompeurs et masquer des problèmes de fiabilité. Intégrez la conception du boîtier dès les premières phases du développement. La collaboration entre les équipes mécanique et électronique permet d’équilibrer performances acoustiques, dimensions du dispositif et contraintes de fabrication.
Considérations sur le montage du haut-parleur et la grille
Pour qu’un boîtier arrière fonctionne correctement, l’arrière du haut-parleur doit être isolé de l’avant. Des fuites involontaires réduisent la contre-pression, entraînent une atténuation et peuvent modifier la réponse en fréquence, ce qui compromet le rôle du boîtier arrière. Joints, ajustements précis et adhésifs sont des solutions courantes pour assurer cette séparation. Si des évents sont intégrés, leur taille, leur forme et leur position doivent être soigneusement maîtrisées afin de garantir un comportement acoustique prévisible. Qu’il soit scellé ou ventilé, le flux d’air doit être contrôlé de manière constante.
La grille avant doit protéger la membrane sans nuire aux performances. Nous recommandons un taux de surface ouverte d’au moins 20 % pour éviter toute perte notable, et de 40 % ou plus pour les conceptions exigeant des performances maximales. Prévoyez un dégagement suffisant entre la membrane et la grille pour éviter tout contact lors des excursions maximales, en tenant compte des tolérances de fabrication et d’une éventuelle flexion de la grille. Des matériaux fins avec des perforations arrondies réduisent encore les turbulences et la distorsion.
La plupart des haut-parleurs miniatures bénéficient d’une grille avant et d’un boîtier arrière
Conclusion et ressources supplémentaires
Les boîtiers arrière jouent un rôle essentiel dans les performances, la fiabilité et la longévité de nombreux haut-parleurs miniatures. Qu’il soit nécessaire à la stabilité mécanique ou utilisé pour ajuster le rendu acoustique, le boîtier doit être considéré comme une partie intégrante du système de haut-parleur, et non comme un simple accessoire.
Comprendre quand un boîtier arrière est nécessaire et le concevoir correctement permet d’éviter des défaillances coûteuses, de garantir les performances annoncées sur la fiche technique et d’accélérer les cycles de développement. Une attention particulière portée aux conditions de la fiche technique, au volume du boîtier, à la qualité de l’étanchéité et à une intégration anticipée conduit à de meilleurs résultats, tant en prototypage qu’en production.
Pour les projets qualifiés, Same Sky propose des services de conception et de simulation audio sur mesure ainsi que des services de conception de boîtiers pour haut-parleurs pour le développement personnalisé de boîtiers arrière. Notre équipe d’ingénierie peut vous aider à concevoir un boîtier qui répond non seulement aux exigences acoustiques, mais s’intègre aussi parfaitement à l’architecture mécanique de votre produit.
Pour les applications où la conception d’un boîtier arrière n’est pas envisageable, nous proposons également une sélection de haut-parleurs miniatures avec boîtier arrière intégré. Consultez nos options de haut-parleurs avec boîtier intégré pour découvrir les modèles disponibles. Et pour les clients qui souhaitent réaliser leur propre intégration, nous offrons des conseils supplémentaires dans nos articles :
- Comment concevoir un boîtier pour micro haut-parleur
- Guide et bonnes pratiques pour le montage des haut-parleurs
Notre équipe est là pour vous aider à concrétiser votre conception, efficacement, durablement, et en toute confiance.
Points clés à retenir
- Tous les haut-parleurs fonctionnent en actionnant une membrane à l’aide d’une bobine mobile, mais les mini et micro haut-parleurs dépendent davantage du boîtier à cause de suspensions plus fines.
- Un boîtier arrière apporte une contre-pression, façonne la réponse en fréquence et assure la stabilité mécanique, ce qui le rend essentiel dans les conceptions miniatures.
- Certains haut-parleurs miniatures nécessitent un boîtier arrière pour éviter la sur-excursion, protéger les composants et maintenir de bonnes performances.
- Même lorsque ce n’est pas requis, les boîtiers améliorent les basses, réduisent la distorsion et permettent l’optimisation des performances pour les petits et grands haut-parleurs.
- Les conditions de la fiche technique et le volume du boîtier doivent être scrupuleusement respectés, avec des prototypes testés en configuration réelle.
- Une bonne étanchéité est essentielle pour séparer les chambres avant et arrière, éviter les fuites et garantir un comportement acoustique stable.
- La conception de la grille doit allier protection et performance, avec une surface ouverte suffisante, un bon dégagement et des caractéristiques anti-distorsion.
- Un boîtier bien conçu améliore la fiabilité, assure les performances attendues et réduit le risque d’échec ou de refonte coûteuse.
