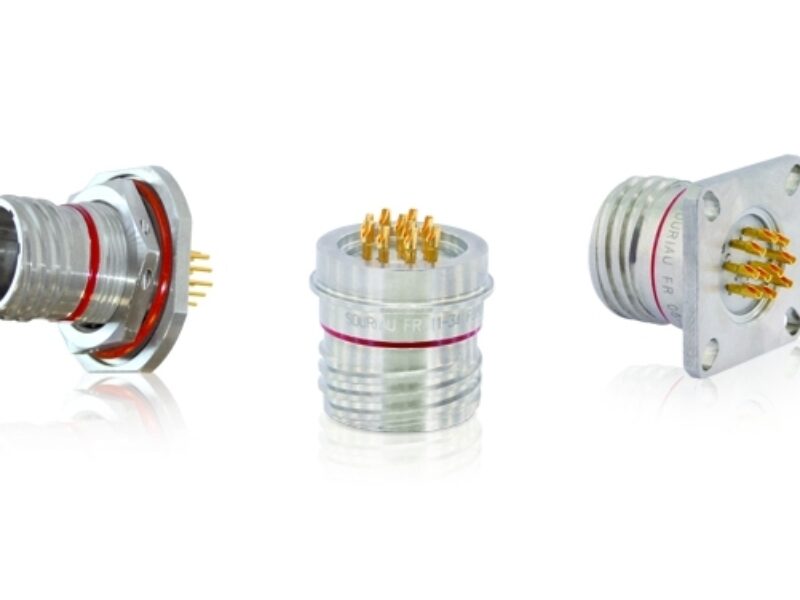

Connecteurs hermétiques certifiés QPL
Intermariables et interchangeables avec les connecteurs MIL-DTL-38999 standard, ces modèles hermétiques proposent 4 types de montages différents (par vis, écrou, à souder et à braser) permettant une installation adaptée à chaque type d´utilisation. Les 45 arrangements proposés en version qualifiée permettent de couvrir des besoins allant de 3 à 128 contacts, de la gauge 22 à la gauge 8. Les embases hermétiques passent également un contrôle qualité stricte avec, notamment, un test hélium garantissant un taux de fuite inférieur à 10-7 atm.cm3/s.
Les connecteurs types 8D hermétiques s’implantent sur un grand nombre d’équipements dont l’étanchéité est un facteur déterminant pour la protection de l’électronique contre toute intrusion de fluide. Ils sont particulièrement bien adaptés aux environnements critiques aéronautiques.
« En aéronautique, nous pouvons citer, par exemple, les capteurs de pression, de température, de vitesse, de vibration, mais aussi les actionneurs du train d’atterrissage ou des commandes de vol, » souligne Samuel Tournier, Chef de Produit pour les connecteurs hermétiques. « Notre gamme 38999 hermétique est déjà présente sur nombre de ces équipements. Ils assurent le fonctionnement et la sécurité des éléments les plus critiques de l´avion en vol. »
Pour l’herméticité interne de l’embase au niveau des contacts et du boîtier, l’isolant traditionnel en plastique est remplacé par un isolant verre. Une perle de verre frittée, au format du boîtier et correspondant à l’arrangement de contact, est mise en place et fondue à 1000 °C dans un four autoclave. Les différents cycles du processus pour les montées en température et les refroidissements sont rythmés par des paliers de stabilisation. Ainsi, en se rétractant, le verre assure une herméticité totale aux niveaux du boîtier et de chaque contact.
« Le maintien de l´herméticité est critique pour certains produits de nos clients. L´ajout d´un connecteur électrique ne doit en aucun cas affecter ce niveau de performance, » explique Samuel Tournier. « L´utilisation de connecteur hermétique basé sur le scellement avec perle de verre permet de garantir ce niveau supérieur d´étanchéité. Nos connecteurs hermétiques peuvent être directement soudés sur l´interface de nos clients pour améliorer le niveau d´intégration par rapport aux fixations traditionnelles par vis ou par écrou que nous proposons également. »
La certification QPL obtenue sur cette gamme hermétique démontre la capacité de ces connecteurs à être utilisés dans des conditions extrêmes et critiques. Elle est reconnue par les utilisateurs les plus strictes et les plus exigeants. La notification QPL est délivrée par un organisme américain extérieur neutre, le DLA (Defence Logistic Agency). Cette certification autorise également au connecteur d´être marqué et référencé via un système international reconnu et commun entre tous les connecticiens, ce qui facilite la prise de commande.
